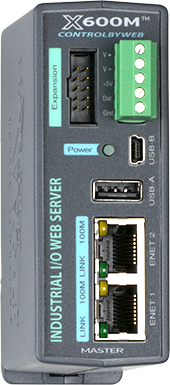

X-600M WEB Server Industriale

Il controller I/O modulare della serie X-600 è l'ultima soluzione drop-in per il monitoraggio e il controllo. Inizia con il controller X-600M e aggiungi moduli I / O per una soluzione su misura per la tua applicazione specifica. Questa serie ha così tante nuove funzionalità. L'X-600M ™ è un modulo multi-funzione abilitato per il web per il controllo e il monitoraggio su Internet. L'X-600M esegue funzioni di controllo, logica e monitoraggio simili a quelle di un controllore logico programmabile (PLC), tuttavia, a differenza di un PLC, X-600M è progettato per le applicazioni basate sul Web con le tutte le funzioni base di un potente controller WEB industriale già implementate nel firmware. L'X-600M può essere configurato, controllato e monitorato usando il suo web server integrato e un browser web standard. Le impostazioni della pagina Web sono intuitive e facili da usare e non richiedono competenze di programmazione speciali. Non è richiesto alcun software o hardware aggiuntivo. L'X-600M funziona come potente controller master per altri moduli della serie X-600. Il connettore del bus di espansione con cavo a nastro consente di collegare fino a 64 moduli di espansione direttamente all'X-600M. Può anche controllare fino a 128 altri prodotti X-600 standalone. I moduli di espansione I / O per X-600M sono disponibili con relè, ingressi digitali, termocoppie e altro. Sono incluse anche le funzionalità di altri prodotti, quali notifiche via e-mail, pianificazione, registrazione e rappresentazione grafica dei dati registrati, script Lua personalizzati e molto altro.

Caratteristiche principali

Combinazioni I/O illimitate

I controller I/O espandibili di ControlByWeb sono la soluzione definitiva per il monitoraggio e il controllo di sistemi piccoli e grandi e altri sistemi che richiedono una combinazione I/O unica. Inizia con un controller I/O espandibile e aggiungi I/O collegando moduli di espansione per una soluzione su misura per la tua applicazione specifica. I controller e i moduli di espansione includono varie combinazioni I/O di relè, ingressi digitali, ingressi analogici, termocoppie e un bus a 1 filo per il monitoraggio della temperatura e dell'umidità.

Logica sul dispositivo

I nostri controllori eseguono una logica di controllo semplice e complessa simile a quella di un controllore logico programmabile (PLC). Tuttavia, a differenza di un PLC, i nostri controller sono progettati per applicazioni web-based da zero.

Controllo e monitoraggio da qualsiasi luogo

Un controller master può essere configurato, controllato e monitorato utilizzando il suo server Web integrato e un browser Web standard che consente l'accesso remoto senza software aggiuntivo o servizi cloud richiesti.

Potente Server Web integrato di grado industriale
Pagine web facilmente configurabili
Registrazione e grafico automatico dei file di registro
Switch Ethernet integrato con due connessioni Ethernet
Bus di espansione - Connessione diretta fino a 64 moduli (128 moduli in totale)
Comunica con tutti i moduli della mserie X-600
Supporta adattatori Wi-Fi USB e unità flash USB
Bus integrato a 1 filo per sensori di temperatura / umidità
Invia avvisi e-mail personalizzati tramite server e-mail crittografati (Gmail, Yahoo, ecc.)
Possibilità di creare script logici o programmi completi usando Lua
Pianificazione avanzata, calendario completo
Protocolli supportati: HTTP, HTTPS, XML, SSL, SMTP, Modbus TCP / IP, server e client Remote Services ™
Avvisi via e-mail in base alle condizioni definite dall'utente
Configurazione dell'indirizzo IP statico o DHCP
Campo aggiornabile
Connettore rimovibile a 14 terminali
Robusto contenitore DIN-Rail / montabile a parete
Pagine web facilmente configurabili
Registrazione e grafico automatico dei file di registro
Switch Ethernet integrato con due connessioni Ethernet
Bus di espansione - Connessione diretta fino a 64 moduli (128 moduli in totale)
Comunica con tutti i moduli della serie X-600
Fino a 1.024 punti I / O
Supporta adattatori Wi-Fi USB e unità flash USB
Bus integrato a 1 filo per sensori di temperatura / umidità

Dati Tecnici

Requisiti di alimentazione

Tensione: 9-28 VDC
Corrente massima: vedere la tabella sotto per valori tipici a 25 ° C, 10 / 100Mbps
Alimentazione elettrica
Ingresso corrente (senza moduli di espansione)
9 VDC 173 mA
12 VDC 132 mA
24 VDC 71 mA
Uscite di tensione: Bus di espansione (X-600M-I): 1,7 A max

Interfacciamento

Host: USB 2.0 Tipo A
Dispositivo: USB 2.0 Mini-B
Numero massimo di sensori: 32
Tipo: termometro digitale a 1 filo Dallas Semiconductor DS18B20
Intervallo di temperatura: da -67 ° F a 257 ° F (da -55 ° C a + 125 ° C)
Precisione: ± 0,5 ° C (da -10 ° C a + 85 ° C)
Funzioni del sensore: monitoraggio della temperatura, controllo dei relè del modulo di espansione, controllo dei relè remoti, temperatura del registro, avvisi via e-mail
Tipo di umidità: sensore Xytronix modello X-DTHS-WM per montaggio a parete
Intervallo umidità: 0-100% RH
Precisione: ± 1,8%

Orologio in tempo reale

Impostazione manuale o NTP (Network Time Protocol)
Periodo di sincronizzazione NTP: una volta, ogni giorno, ogni settimana, all'accensione
Regolazione automatica dell'ora legale
Batteria tampone (super condensatore), 30 giorni min
Precisione ± 10 secondi / mese

Memoria non volatile

Industrial eMMC NANDrive, cella a singolo livello (SLC)
Tutte le impostazioni dell'utente sono memorizzate nella memoria non volatile. Le impostazioni non andranno perse quando l'alimentazione viene disconnessa.

Rete

Connettori Ethernet RJ-45 a 8 pin Base-T o 100 Base-T, 8 pin. Interruttore L2 a 3 porte integrato
Configurazione: configurazione dell'indirizzo IP statico o DHCP

Connettori

Alimentazione e ingressi: 5 posizioni, 3,81 mm, rimovibili
Connettore di espansione: cavo a nastro, 10 conduttori, polarizzato, 2x5 posizioni, passo da 0,100 "Fornisce alimentazione e comunicazioni per moduli di espansione (Comunicazioni: RS-485)
Rete: 8-pin RJ-45

Indicatori LED

Numero di LED: 5
Accensione
Collegato alla rete
Attività di rete

Parametri Fisici

Temperatura operativa: da -40 ° F a 150 ° F (da -40 ° C a 65,5 ° C)
Dimensione:
1.41in (35.7mm) di larghezza
3,88 pollici (98,5 mm) di altezza
3.1in (78mm) profondo (non incluso connettore)
Peso: 4,8 once (136 g)
Materiale della custodia: plastica Lexan 940 in policarbonato
Classificazione della fiamma del contenitore: UL94 V0
Protocolli: HTTP, HTTPS, SSL, SMTP, Modbus TCP / IP, server e client di Servizi remoti
