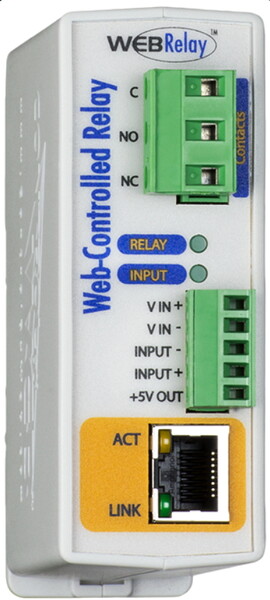

WebRelay™ - Single Relay and Input Module
WebRelay è un relè Ethernet di grado industriale controllato in rete in grado di fornire il controllo remoto del relè in innumerevoli applicazioni, tra cui il controllo di pompe e motori, sistemi di blocco di sicurezza, riavvio remoto e controllo dell'illuminazione. Il design potente e flessibile di WebRelay fa dell'immaginazione il suo unico limite. WebRelay ha anche un ingresso otticamente isolato che può essere utilizzato per monitorare lo stato dei dispositivi, controllare il relè o controllare un relè remoto da qualche altra parte sulla rete. Questa funzione è utile per estendere l'uscita di un PLC a un altro edificio o per consentire a uno switch di controllare un dispositivo in un altro stato.
Caratteristiche principali
- Nessuna programmazione richiesta
- Controllo completo utilizzando un browser Web standard o messaggi XML basati su testo
- Può funzionare come slave Modbus/TCP
- Protetto da password
- Contatti relè 12A
- Modalità ON/OFF o relè a impulsi
- L'ingresso optoisolato utilizza:
- Monitoraggio
- Controllo relè
- Controllo remoto del relè (peer-to-peer)
- Modalità di riavvio automatico del controller per il riavvio remoto dei dispositivi di rete
- Porte TCP selezionabili
- Connettori terminali rimovibili inclusi
- Controllo Ethernet
- Montaggio su guida DIN o a parete
- Opzioni di alimentazione:
- 9-28 V CC
- POE e/o 9-28VDC
- Garanzia di cinque anni
Esempi di utilizzo
Connetti Web Relay a una rete tramite Ethernet o wireless. Basta collegare i contatti del relè al dispositivo da controllare e accendere e spegnere il relè da remoto utilizzando un browser web (vedi Figura 1). WebRelay fornisce un ingresso optoisolato che consente di monitorare lo stato di un dispositivo o controllare i contatti del relè applicando una tensione.
WebRelay può essere utilizzato anche senza computer (una volta completata l'installazione) collegando due unità insieme. Ciò avviene collegando un interruttore o applicando una tensione di controllo a un'unità e collegando una seconda unità in una posizione remota al dispositivo da controllare. La Figura 2 illustra come un PLC può controllare un motore in un altro edificio utilizzando due unità.
Modelli
- X-WR-1R12-1I-I
- X-WR-1R12-1I-E
Caratteristiche tecniche
Requisiti di alimentazione
Tensione:
X-WR-1R12-1I-I: 9-28VDCX-WR-1R12-1I-E: POE e/o 9-28VDC
Corrente massima: 460 mA max
Contatti relè
- Numero di relè: 1
- Tensione massima: 240 V CA, 30 V CC
- Corrente massima: 12A
- Tipo di contatto: SPDT (modulo C)
- Tipo di carico: uso generale
- Resistenza di contatto: < 30 milliohm iniziali
- Materiale del contatto: AgSnO2
- Vita elettrica: 100K cicli (tipico)
- Vita meccanica: 10 milioni di cicli (tipico)
- Valutazione ambientale: Categoria di sovratensione II, grado di inquinamento 2
- Modalità relè: ON/OFF o pulsato
- Durata del timer a impulsi: da 0,1 a 86.400 secondi (1 giorno)
Ingressi digitali
- Numero di ingressi: 1
- Tipo: otticamente isolato
- Gamma di tensione: 4-26 VDC
- Corrente: 950uA @ 4V, 8.5mA @ 26V
- Tempo di hold minimo: 62,5 mS
- Isolamento ingresso: 1500V
- Funzioni di ingresso: monitor, controllo relè locale, controllo relè remoto
Rete utilizzata
- Tipo: porta Ethernet 10/100 Base-T
Connettori
- Relè: 3 posizioni rimovibile
- Alimentazione/Ingresso: 5 posizioni rimovibili
- Rete: RJ-45 a 8 pin
- Indicatori LED
- Numero di LED: 4
- Tensione di ingresso digitale applicata
- Bobina relè eccitata
- Collegato alla rete
- Attività di rete
Caratteristiche Fisiche
- Temperatura di esercizio: da -40 °F a 135 °F (da -40 °C a 57 °C)
- Temperatura di stoccaggio: da -40 °F a 185 °F (da -40 °C a 85 °C)
- Umidità: dal 5% al 95% senza condensa
Dimensioni
- 35,7 mm di larghezza
- 98,5 mm di altezza
- 78 mm di profondità (escluso il connettore)
- Peso: 142 grammi
- Materiale della custodia: plastica in policarbonato Lexan 940
- Classificazione della fiamma dell'involucro: UL94 V0
Protocolli
- HTTP, XML, Modbus TCP/IP
Impostazioni password
- Protezione con password nella pagina di configurazione: Sì
- Protezione con password sulla pagina di controllo: opzionale
- Codifica password: Base 64
- Lunghezza password: 10 caratteri
Compatibilità elettromagnetica
- IEC CISPR 22, CISPR 24
- UE EN55024, EN55022
- FCC 47CFR15 (modelli -I classe B, -E modello POE classe A)
Conformità alla sicurezza del prodotto
- UL 61010-1 (Apparecchiature elettriche per misurazione, controllo e uso in laboratorio) - Modelli: X-WR-1R12-1I-I e X-WR-1R12-1I-E
259.00 €
(IVA escl.)
