X-20s™ | 6 Relay, 6 Dig. IN Exp. Module

Prodotti > Controlli remoti Ethernet > XYTRONIX
X-20S Modulo 6 Relays, 6 IN digitali per Web Server

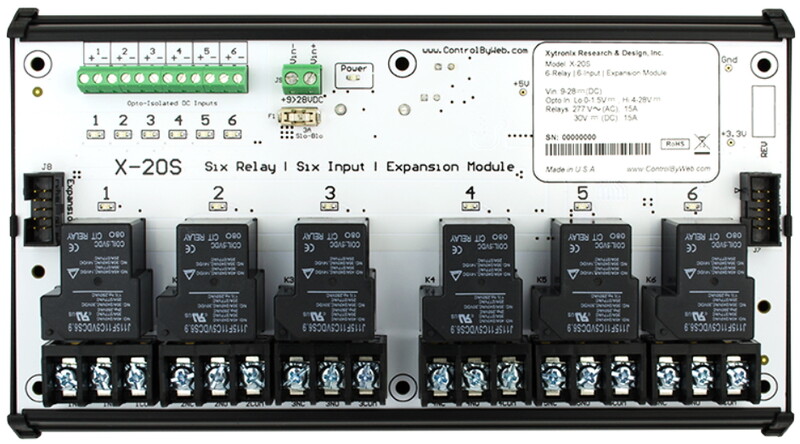

Il modulo di espansione X-20s™ viene utilizzato con un controller X-400 o X-600M. L'X-20s ha sei relè ad alta corrente, ciascuno con contatti Form-C (SPDT) e sei ingressi digitali optoisolati. Una morsettiera a vite fornisce collegamenti ad alta corrente ai relè. L'X-20s è adatto per l'uso con il controllo di carichi relativamente pesanti come motori, elettrovalvole e luci. Gli interruttori possono essere collegati agli ingressi digitali dell'X-20 per controllare localmente questi carichi. Gli ingressi digitali possono essere utilizzati anche per altre applicazioni di monitoraggio come finecorsa, sensori di sicurezza o interruttori della luce.Poiché l'X-20 funziona come dispositivo slave del controller X-400 o X-600M, le funzionalità avanzate del controller possono essere utilizzate con questo modulo. Ad esempio, sono disponibili programmazione, controllo remoto del relè, registrazione, conteggio, avvisi e-mail basati sulla modifica dello stato di un singolo ingresso o su più modifiche dello stato dell'ingresso e molte altre funzioni. Collega più moduli X-20 o una combinazione di moduli di espansione all'X-400 o all'X-600M per una combinazione di I/O su misura per le tue esigenze specifiche. Sono inoltre disponibili altri moduli di espansione con diverse combinazioni di I/O.


Caratteristiche principali

  • 6 relè isolati SPDT (Forma C)
  • Funzioni relè: ON/OFF o Pulse
  • Ottimo per applicazioni con carichi pesanti, tra cui:
    1. motori
    2. Elettrovalvole
    3. Luci
    4. e molto altro ancora ...
  • Termoplastico, UL94V-0, 3 pareti, passo 0,375 pollici
  • 6 ingressi digitali optoisolati
  • Funzioni di ingresso digitale:
    1. Monitorare lo stato
    2. Relè di controllo
    3. Relè di controllo remoto
    4. Contare
    5. Frequenza
    6. Tempo livello alto
    7. Tempo di ON
  • 13 LED per uscite, ingressi e alimentazione
  • Alimentazione: 9-28 V CC (consigliato 24 V)


Dati Tecnici

Requisiti di alimentazione

  • Voltaggio: 9-28 VDC (consigliato 24V)
  • Corrente massima: vedere la tabella seguente per i valori tipici a 25°C.
  • Alimentazione:
  • Tutti i relè OFF ... Tutti i relè ON
    1. 9 Vc.c.   20 mA ... 750 mA
    2. 12 Vc.c. 16 mA ... 555 mA
    3. 24 Vc.c. 12 mA ... 285 mA

Contatti relè

  • Numero di relè: 6
  • Tensione massima: 277VAC, 30VDC
  • Corrente massima: 15A
  • Tipo di contatto: SPDT (form C)
  • Tipo di carico: uso generale
  • Resistenza di contatto: < 30 milliohm iniziali
  • Materiale del contatto: AgSnO2
  • Vita elettrica: 100K cicli (tipico)
  • Vita meccanica: 10 milioni di cicli (tipico)
  • Valutazione ambientale: Categoria di sovratensione II, grado di inquinamento 2
  • Modalità relè: ON/OFF o impulso
  • Durata impulso attivazione monostabile: da 0,1 a 86.400 secondi (1 giorno)


Ingressi digitali

  • Numero di ingressi: 6
  • Tipo: otticamente isolato
  • Gamma di tensione: 4 ... 28VDC
  • Vin Hi (Min): 4V
  • Vin LO (Max): 1.5V
  • Corrente: 950uA @ 4V, 8.5mA @ 26V
  • Tempo di attesa minimo: 5 ms
  • Isolamento ingresso: 1500V
  • Funzioni di ingresso: stato asincrono degli ingressi digitali
  • Numero di ingressi contatore: 6
  • Conteggio massimo: 32 bit
  • Frequenza di conteggio massima: 200 Hz
  • High Time: larghezza dell'impulso (4,194,304 secondi max)
  • On Time: integrazione tempo totale in cui un input viene settato (4,194,304 secondi max)


Connettori

  • Connettore di espansione: cavo a nastro, 2x5 posizioni, passo 0,100" polarizzato
  • Relè: termoplastico, UL94V-0, 3 pareti, passo 0,375"
  • Ingressi: morsettiera PCB, connessione a vite, passo 3,81 mmo 16-28 AWG.


Indicatori LED

  • Numero di LED: 13
  • Accensione
  • Relè 1-6
  • Ingressi digitali 1-6

Caratteristiche Fisiche

  • Dimensioni: 218,44 x 125,73 x 54,86 mm
  • Peso: 474 g
  • Materiale della custodia: PVC
  • Classificazione della fiamma dell'involucro: UL94 V1

Condizioni Ambientali

  • Temperatura di esercizio: da -40 °F a 150 °F (da -40 °C a 65,5°C)
  • Temperatura di stoccaggio: da -40 °F a 185 °F (da -40 °C a 85 °C)
  • Umidità: 5-95%, senza condensa
  • Altitudine: Fino a 2.000 m
  • Uso interno o luogo protetto da NEMA-4

Compatibilità elettromagnetica

  • IEC CISPR 22, CISPR 24
  • FCC 47CFR15 (Classe B)
  • EN55024 Immunità ITE (2010)
  • EN55022 Emissioni (2010)

Conformità alla sicurezza del prodotto
  • IEC 61010-1
