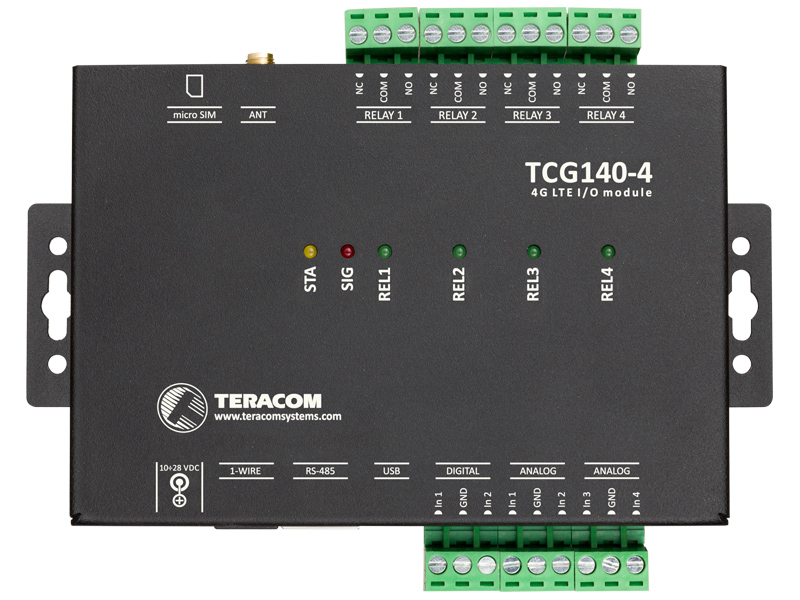

TCG-140-4E Modulo universale di I/O
Descrizione generale
TCG140-4 è un modulo IO universale 4G LTE per il monitoraggio e il controllo remoto su reti cellulari 4G LTE Cat.1. con upload fino a 5 Mbit/s. Supporta anche la comunicazione wireless 3G e 2G e fornisce connettività dati su LTE-FDD, DC-HSDPA, HSPA+, HSDPA, HSUPA, WCDMA, EDGE e Reti GPRS. Il dispositivo dispone di 2 ingressi digitali, 4 ingressi analogici, interfacce digitali per sensori esterni e 4 relè. Due degli ingressi analogici possono essere commutati in modalità loop di corrente (0-20 mA) o tensione. I relè possono essere attivati sia da remoto (tramite SMS o comando API HTTP) che localmente - controllati dallo stato dei parametri monitorati. TCG140-4 supporta tutti i sensori digitali di Teracom. Tutti i parametri monitorati e lo stato dei relè possono essere salvati periodicamente nei dati incorporati logger. È inoltre possibile predisporre registrazioni su qualsiasi condizione di allarme. Il modulo I/O universale supporta l'API HTTP per una facile comunicazione M2M. Il dispositivo invia periodicamente un post HTTP/HTTPS su un server remoto con un file di stato XML/JSON. Come risposta, il il server può inviare comandi per l'attivazione del relè o la modifica delle impostazioni. Il modulo IO universale 4G LTE può funzionare in modo autonomo ma è appositamente ottimizzato per applicazioni M2M e IoT. L'opzione principale per la comunicazione M2M è l'API HTTP. Il dispositivo supporta HTTP e HTTPS Post con file XML o JSON. Il dispositivo supporta l'interfaccia MODBUS RTU per tutti i dispositivi industriali compatibili, inclusi tutti i sensori Teracom. Gli ingressi analogici con i loro range standard insieme all'interfaccia MODBUS RTU rendono molto semplice l'integrazione dell'unità in applicazioni industriali. TCG140-4 è il successore del popolare TCG140. I due moduli differiscono solo per tecnologia e range di comunicazione. L'intera periferica input-output e le interfacce digitali sono identiche al 100%. Ciò semplifica la migrazione dal dispositivo 2G al modulo 4G LTE nei luoghi in cui i servizi 2G devono essere chiusi. La configurazione iniziale del dispositivo viene effettuata tramite l'interfaccia grafica utilizzando un browser standard. Sul campo, il dispositivo può essere configurato da remoto tramite SMS o comandi API HTTP. L'aggiornamento FW dell'unità è possibile anche via etere. Il modulo IO universale 4G LTE utilizza una robusta scatola metallica con accessori per il montaggio su guida DIN.
Caratteristiche principali
- Connettività multibanda
- Datalogger fino a 70000 record
- Configurazione tramite USB, SMS e API HTTP
- 2 ingressi digitali "a contatto pulito"
- Fino a 4 ingressi analogici con range da 0 a 10VDC
- Fino a 2 ingressi loop di corrente (4-20mA)
- Moltiplicatore, offset e dimensione impostabili per ingressi analogici
- 4 relè con contatti NO e NC
- Supporto 1-Wire per tutti i sensori Teracom
- Supporto sensori MODBUS RTU
- Supporto MQTT 3.1.1
- Avvisi di allarme via SMS fino a 5 numeri
- Avvisi di allarme via e-mail per un massimo di 5 destinatari e-mail
- Post periodico HTTP/HTTPS con lo stato corrente in file XML o JSON su un server remoto
- Post periodico HTTP/HTTPS con i dati del logger in formato CSV su un server remoto
- Comandi API HTTP
- Aggiornamento del firmware tramite USB o Internet
Specifiche tecniche
- Dimensioni: 158 x 119 x 34 mm
- Peso: 470 g
- Montaggio: a parete e su guida DIN
- Temperatura di esercizio: da -20 a 55°C
- Temperatura di esercizio per configurazione USB: da 0 a 40°C
- Temperatura di stoccaggio: da -25 a 60°C
- Umidità relativa ambientale: dal 5 all'85% (senza condensa)
- Intervallo di tensione di esercizio: (incluso -15/+20% secondo IEC 62368-1): da 10 a 28 VDC
- Consumo di corrente: 0,37A @ 12VDC
- Interfaccia cellulare Standard: LTE-FDD, DC-HSDPA, HSPA+, HSDPA, HSUPA, WCDMA, EDGE e GPRS
- Bande (variante TCG140-4e): 4G LTE: B1/B3/B7/B8/B20/B28 3G: SI1/Si8 2G: B3/B8
- Bande (variante TCG140-4n): 4G LTE: B2/B4/B5/B12/B13/B25/B26 3G: B2/B4/B5 2G: non supportato
- Bande (variante TCG140-4a): 4G LTE: B1/B2/B3/B4/B5/B7/B8/B28/B663G: B1/B2/B5/B82G: B2/B3/B5/B8
- Dimensioni della scheda SIM: Micro
- Connettore antenna: SMA-F
- Ingressi analogici: single-ended con risoluzione di 10 bit
- Modalità (Ingressi analogici 1 e 2): Tensione
- Modalità (Ingressi analogici 3 e 4): Tensione / Corrente (selezionabile tramite interfaccia WEB)
- Intervallo di ingresso: da 0 a 10 VDC, da 0 a 20 mA Precisione: ±1%
- Frequenza di campionamento: 500 ms per canale (valore medio di 250 campioni)
- Impedenza di ingresso: 1 mega-ohm (min.)
- Resistore integrato per la modalità corrente: 410 Ohm
- Tipo: contatto pulito (privo di tensione)
- Frequenza di campionamento: 10 ms
- Tempo di filtraggio digitale: 30 ms
- Uscite relè Tipo: Forma C (contatti N.A. e N.C.) 3 A @ 24 VDC, 30 VAC (carico resistivo)
- Resistenza di isolamento iniziale: 100 mega-ohm (min.) @ 500 VDC
- Durata meccanica: 10 000 000 operazioni
- Durata elettrica: 100.000 operazioni con carico resistivo di 3 A
- Resistenza di contatto: 50 milli-ohm max. (valore iniziale)
- Uscita impulsiva minima: 0,1 Hz a carico nominale
- Interfacce per sensori digitali (1-Wire e RS-485)
- Tensione di uscita: 5,0 ± 0,3 V CC
- Corrente di uscita massima (per entrambe le interfacce): 0.2A
- Memoria: FLASH con durata di 100 000 cicli (qualsiasi comando di salvataggio o scorrimento completo (70000 record) del logger)
- Tipo batteria al litio: CR1220
- Standard di sicurezza: EN 62368-1:2014 + EN 62368-1:2014/AC1-3:2015 + EN 62368-1:2014/A11:2017 + EN 62368-1:2014/AC:2017-03:2017, EN 62311:2008CEM: EN 55032: 2015 + EN 55032: 2015/AC:2016-07 + EN 55032: 2015/A11:2020EN 55024: 2010 + EN 55024: 2010/A1: 2015EN 61000-3-2: 2014EN 61000-3-3: 2013 + EN 61000-3-3: 2013/A1:2019RFU: EN 301 489-19 V2.1.1, EN 301511 V12.5.1, EN 301 908-1 V11.1.1,EN 301 908-13 V11.1.2, EN 301 908-2 V11.1.2, EN 303 413 V1.1.1
Applicazioni principali
- Sistemi SCADA TCG140-4 può essere facilmente integrato nei sistemi SCADA. Il post periodico HTTP/HTTPS è adatto per piattaforme client-server.
- Registratore di dati autonomo Il dispositivo può essere utilizzato come un data logger standard con un tempo di registrazione minimo di 1 minuto, i dati registrati possono essere caricati periodicamente su un server dedicato come file CSV.
- Monitoraggio e controllo ambientale
321.47 €
(IVA escl.)
