X-11s™ | Dual, High-Current Relay Exp. Module

Prodotti > Controlli remoti Ethernet > XYTRONIX

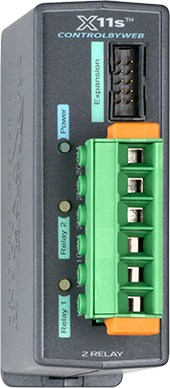

X-11S Modulo a 2 Relays per Web Server

Il modulo di espansione a 2 relè X-11s ™ viene utilizzato insieme al controller X-600M ™. L'X-11s ha due relè ad alta corrente. Entrambi i relè hanno contatti Modulo-C (SPDT). Un connettore robusto e ad alta corrente fornisce collegamenti ai relè. Uno o più moduli di espansione X-11s possono essere collegati a un modulo di controllo X-600M con un cavo a nastro. Il cavo a nastro fornisce alimentazione e comunicazioni ai moduli di espansione. X-600M è un controller I / O industriale multifunzione abilitato al web. Esegue funzioni di controllo, logica e monitoraggio simili a quelle di un controllore logico programmabile (PLC). Tuttavia, a differenza di un PLC, X-600M è progettato per applicazioni basate sul Web da il terreno Non è richiesto alcun software o hardware aggiuntivo. L'X-600M può essere completamente configurato, programmato e testato utilizzando il suo web server integrato. Le pagine di configurazione web sono intuitive e facili da usare e non richiedono competenze di programmazione particolari. L'X-600M insieme ai moduli di espansione come gli X-11 offre un modo semplice, flessibile e affidabile per monitorare e controllare sistemi e dispositivi su una rete. X-11s è adatto per l'uso con carichi che richiedono tensioni di linea e correnti elevate come pompe, motori, luci e riscaldatori.


Caratteristiche principali

  • Due relè SPDT di grandi dimensioni (277 VAC e 20 Amp) controllati indipendentemente
  • Il connettore di bloccaggio rimovibile supporta 24AWG a 10AWG
  • Due LED relè
  • Connettore del terminale rimovibile
  • Alimentato tramite bus di espansione
  • Ottimo per applicazioni tra cui:
    • Controllo della luce
    • Serrature per porte
    • Controllo del cancello remoto
    • Controllo del motore Pompe


Dati Tecnici

Requisiti di alimentazione

Voltaggio: 9-28 VCC (fornito tramite il controller X-600M, consigliato 24 V)
Corrente max: vedere la tabella seguente per valori tipici a 25 ° C.

Alimentazione elettrica

Tutti i relè OFF
9 VDC --> 15 mA
12 VDC --> 12 mA
24 VDC --> 7 mA

Tutti i relè ON
9 VDC --> 260 mA
12 VDC --> 196 mA
24 VDC --> 105 mA


Contatti Relay

  • Numero di relè: 2
  • Tensione massima: 277 V CA, 110 V CC (contatto NO), 30 V CC (contatto NC)
  • Corrente massima: 20A
  • Tipo di contatto: SPDT (modulo 1C)
  • Tipo di carico: uso generico
  • Resistenza dei contatti: <30 milliohms iniziali
  • Materiale del contatto: AgSnO2
  • Durata elettrica: 100K cicli (tipico)
  • Durata meccanica: cicli di 10 M (tipici)
  • Classificazione ambientale: sovratensione di categoria II, grado di inquinamento 2
  • Modi regolazione: On / Off o Pulsed
  • Durata del timer a impulsi: da 0,1 a 86,400 secondi (1 giorno)


Connettori

  • Relè: 6 posizioni, 7,62 mm, rimovibili (con chiavistelli a scatto senza attrezzi)
  • Connettore di espansione: cavo a nastro, 10 conduttori, polarizzato, 2x5 posizioni, passo da 0,100 "Fornisce alimentazione e comunicazioni per moduli di espansione (Comunicazioni: RS-485)


Indicatori a LED

  • Numero di LED: 3
  • Accensione
  • Bobina del relè eccitata 1-2


Parametri Fisici

  • Dimensione:
  • 1.41in (35.7mm) di larghezza
  • 3,88 pollici (98,5 mm) di altezza
  • 3.1in (78mm) profondo (non incluso connettore)
  • Peso: 4,8 once (136 g)
  • Materiale della custodia: plastica Lexan 940 in policarbonato
  • Classificazione della fiamma del contenitore: UL94 V0

Parametri Ambientali

  • Temperatura operativa: da -40 ° F a 150 ° F (da -40 ° C a 65,5 ° C)
  • Temperatura di conservazione: da -40 ° F a 185 ° F (da -40 ° C a 85 ° C)
  • Umidità: 5-95%, senza condensa
  • Altitudine: fino a 2.000 m
  • Uso interno o posizione protetta NEMA-4

Conformità (Compatibilità) elettromagnetica

  • IEC CISPR 22, CISPR 24
  • FCC 47CFR15 (Classe B)
  • EN55024 ITE Immunity (2010)
  • EN55022 Emissioni (2010)


Conformità alla sicurezza del prodotto

  • UL 61010-1 (Apparecchiature elettriche per misurazione, controllo e uso in laboratorio)
