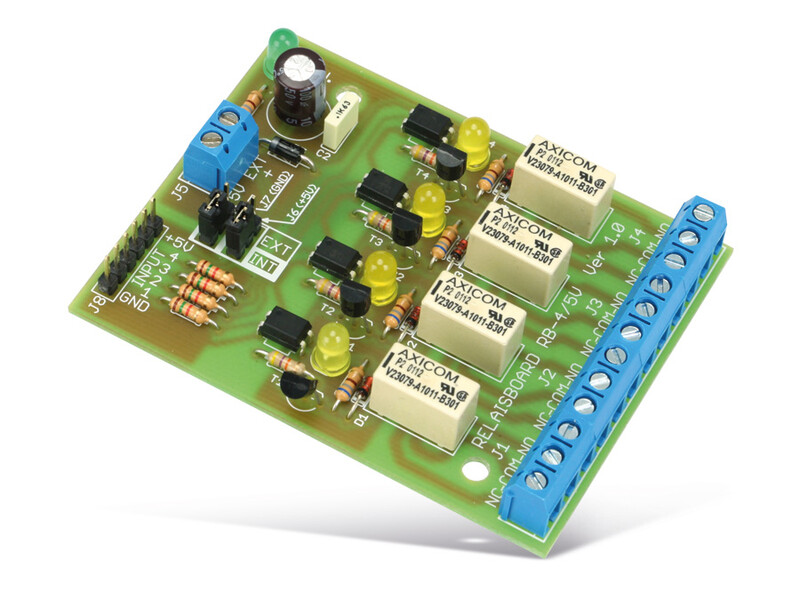

Scheda a 4 relays

Prodotti > Moduli di I/O

Questa scheda è progettata per controllare quattro relè tramite segnali di commutazione di debole intensità (ad esempio una uscita LED). I tipici segnali di basso livello, spesso utilizzati in tecnologia digitale TTL e CMOS, possono quindi essere impiegati per commutare correnti elevate, fino a 3 A a 220 V. La scheda è dotata di fotoaccoppiatori per il pilotaggio del relays. Ideale per sistemi a Microcontrollore come Arduino, Raspberry, ELC8951, ecc.



Dati tecnici


  • Tensione di alimentazione: 5 V DC

  • Tensioni di ingresso: IN < 0.8 V --> Relay OFF, IN > 2.5 V --> Relay ON

  • Potenza assorbita: max. 150 mA

  • Capacità di commutazione: 3 A / 220 V

  • Contatti Relays: 4 deviatori SPDT

  • Ingresso tramite connettore a 6 pin, passo 2.54

  • LED di indicazione tensione alimentazione e stato relays

  • Isolamento linea di segnale/uscita: tramite optoisolatore

  • Dimensioni (LxPxA): 82 x 64 mm


Scheda a 4 relays
24.90 €
Sconto quantità Sconto quantità
Aggiungi
