X-19s™ | 16 Relay, 16 Digital + 4 Analog IN Exp. Module

Prodotti > Controlli remoti Ethernet > XYTRONIX

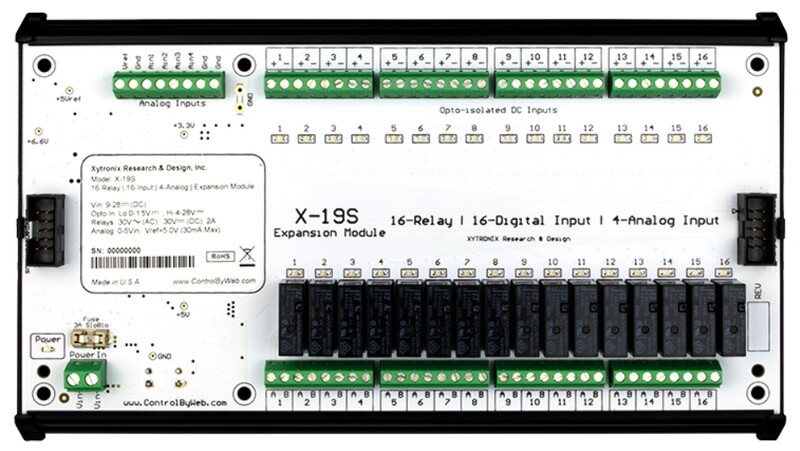

X-19S Modulo 16 Relays, 16 IN digitali e 4 IN analogici per Web Server


Il modulo di espansione X-19s™ viene utilizzato con un controller X-400 o X-600M. L'X-19 ha 16 relè, 16 ingressi digitali optoisolati e 4 ingressi analogici. Le morsettiere a vite forniscono i collegamenti ai relè e agli ingressi. L'X-19s è adatto per l'uso in molte applicazioni, dai sistemi di sicurezza ai controlli industriali, dove è richiesto un numero elevato di I/O. Può essere utilizzato per monitorare le porte del congelatore, gli interruttori della luce e i misuratori di portata a impulsi, nonché per controllare carichi moderati come elettrovalvole e luci. Poiché l'X-19 funziona come dispositivo slave del controller X-400 o X-600M, le funzionalità avanzate del controller possono essere utilizzate con questo modulo. Sono disponibili, ad esempio, la pianificazione, il controllo remoto del relè, la registrazione, il conteggio, gli avvisi e-mail basati sul cambiamento dello stato di un singolo ingresso o su più cambiamenti dello stato dell'ingresso, calcoli analogici di pendenza e offset e molte altre funzioni. Collega più moduli X-19 o una combinazione di moduli di espansione all'X-400 o all'X-600M per una combinazione I/O su misura per le tue esigenze specifiche. Sono inoltre disponibili altri moduli di espansione con diverse combinazioni di I/O.


Caratteristiche principali

  • 16 relè isolati SPST
  • Funzioni relè: ON/OFF o attivazione impulsiva
  • Ottimo per applicazioni a carico moderato, tra cui:
    1. Elettrovalvole
    2. Luci
    3. Applicazioni con carico elettrico moderato
  • Morsettiera PCB, connessione a vite, passo 3,81 mm
  • 16 ingressi digitali optoisolati
  • Funzioni di ingresso digitale:
    1. Monitorare lo stato
    2. Controllo Relè
    3. Controllo remoto Relè
    4. Contatore
    5. Ingressi antirimbalzo
  • 4 ingressi analogici
  • 33 LED per uscite e potenza
  • Alimentazione: 9-28 V CC (consigliato 24 V)


Dati Tecnici

Requisiti di alimentazione

  • Voltaggio: 9-28 VDC (consigliato 24V)
  • Corrente massima: vedere la tabella seguente per i valori tipici a 25°C.
  • Alimentazione
  • Tutti i relè OFF ... Tutti i relè ON
    1. 9 Vc.c.   20 mA ... 650 mA
    2. 12 Vc.c. 16 mA ... 490 mA
    3. 24 Vc.c. 12 mA ... 250 mA

Contatti relè

  • Numero di relè: 16
  • Tensione massima: 30VDC, 30VAC
  • Corrente massima: 2A
  • Tipo di contatto: SPST
  • Tipo di carico: uso generale
  • Resistenza di contatto: < 100 milliohm iniziali
  • Materiale del contatto: AgNi
  • Vita elettrica: 100K cicli (minimo)
  • Vita meccanica: 5 milioni di cicli (minimo)
  • Valutazione ambientale: Categoria di sovratensione II, grado di inquinamento 2
  • Modalità relè: ON/OFF o impulso
  • Durata impulso attivazione monostabile: da 0,1 a 86.400 secondi (1 giorno)


Ingressi digitali

  • Numero di ingressi: 16
  • Tipo: otticamente isolato
  • Gamma di tensione: 4 ... 28VDC
  • Vin Hi (Min): 4V
  • Vin LO (Max): 1.5V
  • Corrente: 950uA @ 4V, 8.5mA @ 26V
  • Tempo di attesa minimo: 5 ms
  • Isolamento ingresso: 1500V
  • Funzioni di ingresso: stato asincrono degli ingressi digitali
  • Numero di ingressi contatore: 16
  • Conteggio massimo: 32 bit
  • Frequenza di conteggio massima: 100 Hz
  • Edge Trigger: ascendente, discendente o entrambi


Ingressi analogici

  • Numero di ingressi: 4
  • Tipo: canali single-ended
  • Intervallo di ingresso: 0 ... 5VDC
  • Risoluzione: 12 bit
  • Riferimento: 5.000V ±.04%, 3ppm, 30mA MAX


Connettori

  • Connettore di espansione: cavo a nastro, 2x5 posizioni, passo 0,100" polarizzato
  • Relè e ingressi: Morsettiera PCB, connessione a vite, spaziatura terminali 3,81 mm, rimovibile. Per cavo 16-28 AWG.


Indicatori LED

  • Numero di LED: 33
  • Accensione
  • Relè 1-16
  • Ingressi digitali 1-16

Caratteristiche Fisiche

  • Dimensioni: 218,44 x 125,73 x 49,78 mm
  • Peso: 342 g
  • Materiale della custodia: PVC
  • Classificazione della fiamma dell'involucro: UL94 V1

Condizioni Ambientali

  • Temperatura di esercizio: da -40 °F a 150 °F (da -40 °C a 65,5°C)
  • Temperatura di stoccaggio: da -40 °F a 185 °F (da -40 °C a 85 °C)
  • Umidità: 5-95%, senza condensa
  • Altitudine: Fino a 2.000 m
  • Uso interno o luogo protetto da NEMA-4

Compatibilità elettromagnetica

  • IEC CISPR 22, CISPR 24
  • FCC 47CFR15 (Classe B)
  • EN55024 Immunità ITE (2010)
  • EN55022 Emissioni (2010)

Conformità alla sicurezza del prodotto
  • IEC 61010-1
