X-15s™ | Eight Digital Input Exp. Module

Prodotti > Controlli remoti Ethernet > XYTRONIX

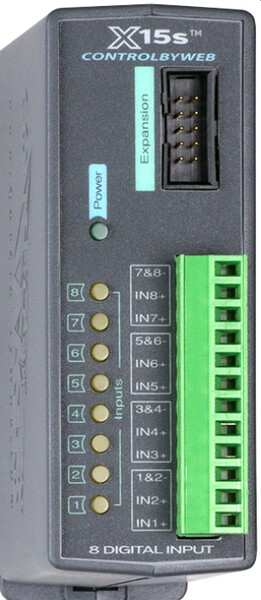

X-15S Modulo ad 8 ingressi Digitali per Web Server

L'X-15 ha otto ingressi digitali optoisolati ed è un modulo di espansione per un controller X-400 o X-600M. Gli ingressi isolati dell'X-15 sono adatti per ambienti industriali e consentono di separare elettricamente il sistema di messa a terra delle apparecchiature monitorate e i circuiti a bassa tensione dell'X-15. Internamente l'X-15 ha un coprocessore che fornisce funzionalità avanzate tra cui: conteggio degli impulsi, durata degli impulsi, tempo di impulso accumulato e misurazioni della frequenza. Tutti gli 8 ingressi hanno misurazioni separate. Uno o più moduli di espansione X-15 possono essere collegati a un controller X-400 o X-600M con un cavo a nastro. Il cavo a nastro fornisce alimentazione e comunicazioni ai moduli di espansione. Sono inoltre disponibili altri moduli di espansione con diverse combinazioni di I/O.


Caratteristiche principali

  • 8 ingressi digitali optoisolati
  • Funzioni di ingresso digitale:
  • Monitorare lo stato, i relè di controllo, i relè di controllo remoti, il conteggio, la frequenza, l'ora alta, l'ora di attivazione
  • Otto LED per ingressi 1-8
  • Connettore terminale rimovibile
  • Alimentato tramite bus di espansione - non sono necessari collegamenti di alimentazione separati
  • Ottimo per applicazioni di monitoraggio, tra cui:
    1. Ingressi pulsante/interruttore
    1. Sensori di sicurezza
    2. Flussometri
    3. Stato macchina
    4. e molto altro ancora...


Dati Tecnici

Requisiti di alimentazione

  • Voltaggio: 9-28 VDC (fornito tramite il controller X-400 o X-600M, consigliato 24V)
  • Corrente massima: vedere la tabella seguente per i valori tipici a 25°C.
  • Alimentazione:
  • Tutti i fotoaccoppiatori OFF ...  Tutti i fotoaccoppiatori ON
    1. 9 Vc.c. 17 mA ...  88 mA
    1. 12 Vc.c. 13 mA ... 66 mA
    2. 24 Vc.c. 8 mA ... 36 mA

Ingressi digitali

  • Numero di ingressi: 8
  • Tipo: otticamente isolato
  • Gamma di tensione: 3 ... 26VDC
  • Corrente: 0,6 mA a 3 V, 8,2 mA a 26 V
  • Tempo di attesa minimo: 2,5 mS
  • Isolamento ingresso: 1500V
  • Funzioni di ingresso: monitor di stato, relè di controllo, relè di controllo remoti, conteggio, frequenza, tempo massimo, tempo di attivazione
  • Conteggio massimo: 32 bit
  • Frequenza di conteggio massima: 200Hz
  • Edge Trigger: ascendente, discendente o entrambi
  • High Time: larghezza dell'impulso (4,194,304 secondi max)
  • On Time: tempo accumulato in cui un input viene affermato (4,194,304 secondi max)
  • Frequenza: 1Hz min, 200Hz max

Connettori

  • Ingressi: 12 posizioni, spaziatura terminali 3,81 mm, rimovibili. Per cavo 16-28 AWG.
  • Connettore di espansione: cavo a nastro, 10 conduttori, polarizzato, 2x5 posizioni, passo 0,100" Fornisce alimentazione e comunicazioni per i moduli di espansione (comunicazioni: RS-485)

Indicatori LED

  • Numero di LED: 9
  • 1 Accensione
  • 8  ingressi digitali

Dimensioni

  • Dimensioni: 35,7 x 98,5 x 78 mm (escluso il connettore)
  • Peso: 136 g
  • Materiale della custodia: plastica in policarbonato Lexan 940
  • Classificazione della fiamma dell'involucro: UL94 V0

Parametri Ambientali

  • Temperatura di esercizio: da -40 °F a 150 °F (da -40 °C a 65,5°C)
  • Temperatura di stoccaggio: da -40 °F a 185 °F (da -40 °C a 85 °C)
  • Umidità: 5-95%, senza condensa
  • Altitudine: Fino a 2.000 m
  • Uso interno o luogo protetto da NEMA-4

Compatibilità elettromagnetica

  • IEC CISPR 22, CISPR 24
  • FCC 47CFR15 (Classe B)
  • EN55024 Immunità ITE (2010)
  • EN55022 Emissioni (2010)

Conformità gli standard di sicurezza

  • UL 61010-1 (Apparecchiature elettriche per la misurazione, il controllo e l'uso in laboratorio)
