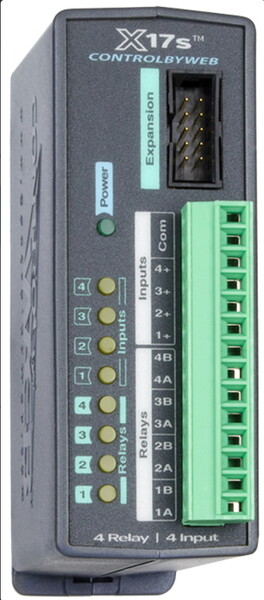

X-17s™ | 4 Relay, 4 Input Exp. Module

Prodotti > Controlli remoti Ethernet > XYTRONIX
X-17S Modulo ad 4 ingressi Digitali + 4 OUT relays per Web Server


Il modulo di espansione X-17s™ viene utilizzato insieme a un controller X-400 o X-600M. L'X-17s è un modulo multifunzione con quattro relè e quattro ingressi digitali optoisolati. Uno o più moduli di espansione X-17 possono essere collegati a un controller X-400 o X-600M con un cavo a nastro che fornisce sia alimentazione che comunicazioni.I quattro relè hanno contatti Form-A (SPST) e possono essere utilizzati per controllare carichi moderati come elettrovalvole, allarmi e spie luminose.Gli ingressi isolati sono idonei all'utilizzo in ambienti industriali e consentono di separare elettricamente il sistema di messa a terra delle apparecchiature monitorate e i circuiti a bassa tensione degli X-17. Internamente l'X-17 ha un coprocessore che fornisce funzionalità avanzate tra cui: conteggio degli impulsi, durata degli impulsi, tempo di impulso accumulato e misurazioni della frequenza. Tutti e quattro gli ingressi hanno misurazioni separate. I timer antirimbalzo programmabili consentono di filtrare glitch e brevi impulsi. L'X-400 o l'X-600M insieme all'X-17 forniscono un modo semplice, flessibile e affidabile per monitorare sensori e dispositivi di controllo su una rete. L'X-17s è adatto per l'uso con sistemi di sicurezza, porte di freezer, interruttori della luce e contatori dell'acqua, nonché con carichi moderati come elettrovalvole, allarmi e spie luminose. Sono inoltre disponibili altri moduli di espansione con diverse combinazioni di I/O.


Caratteristiche principali

  • Quattro relè isolati (SPST)
  • Funzioni del relè:
    1. Acceso
    2. Spento
    3. Attivazione impulsiva (durata regolabile)
  • Quattro ingressi digitali optoisolati (negativo comune)
  • Funzioni di ingresso:
    1. Stato On/Off
    2. Conteggio impulsi
    3. Durata dell'impulso
    4. Tempo di impulso accumulato
    5. Frequenza
  • Alimentato tramite bus di espansione - non sono necessari collegamenti di alimentazione separati
  • Otto LED per ingressi e uscite
  • Connettore terminale rimovibile



Dati Tecnici

Requisiti di alimentazione

  • Voltaggio: 9-28 VDC (fornito tramite il controller X-400 o X-600M, consigliato 24V)
  • Corrente massima: vedere la tabella seguente per i valori tipici a 25°C.
  • Alimentazione:
  • Tutti i fotoaccoppiatori e relè OFF ...  Tutti i fotoaccoppiatori e relè ON
    1. 9 Vc.c. 18 mA ...  224 mA
    1. 12 Vc.c. 14 mA ... 165 mA
    2. 24 Vc.c. 8 mA ... 86 mA

Contatti relè

  • Numero di relè: 4
  • Tensione massima: 125 V CA, 30 V CC
  • Corrente massima: 2,5 A
  • Tipo di contatto: SPST (modulo A)
  • Tipo di carico: uso generale
  • Resistenza di contatto: <100 milliohm iniziali
  • Materiale del contatto: AgSnO2
  • Vita elettrica: 100K operazioni (Min)
  • Vita meccanica: 5M cicli (Min)
  • Valutazione ambientale: Categoria di sovratensione II, grado di inquinamento 2
  • Modalità relè: On/Off o a impulsi
  • Durata del timer a impulsi: da 0,1 a 86.400 secondi (1 giorno)

Ingressi digitali

  • Numero di ingressi: 4
  • Tipo: otticamente isolato
  • Gamma di tensione: 3 ... 26VDC
  • Corrente: 0,6 mA a 3 V, 8,2 mA a 26 V
  • Tempo di attesa minimo: 2,5 mS
  • Isolamento ingresso: 1500V
  • Funzioni di ingresso: monitor di stato, relè di controllo, relè di controllo remoti, conteggio, frequenza, tempo massimo, tempo di attivazione
  • Conteggio massimo: 32 bit
  • Frequenza di conteggio massima: 200Hz
  • Edge Trigger: ascendente, discendente o entrambi
  • High Time: larghezza dell'impulso (4,194,304 secondi max)
  • On Time: tempo accumulato in cui un input viene affermato (4,194,304 secondi max)
  • Frequenza: 1Hz min, 200Hz max

Connettori

  • Relè e ingressi: 14 posizioni, spaziatura terminali 3,81 mm, rimovibile. Per cavo 16-28 AWG.
  • Connettore di espansione: cavo a nastro, 10 conduttori, polarizzato, 2x5 posizioni, passo 0,100" Fornisce alimentazione e comunicazioni per i moduli di espansione (comunicazioni: RS-485)

Indicatori LED

  • Numero di LED: 9
  • 1 Accensione
  • 4  ingressi digitali
  • 4 uscite relè

Dimensioni

  • Dimensioni: 35,7 x 98,5 x 78 mm (escluso il connettore)
  • Peso: 136 g
  • Materiale della custodia: plastica in policarbonato Lexan 940
  • Classificazione della fiamma dell'involucro: UL94 V0

Parametri Ambientali

  • Temperatura di esercizio: da -40 °F a 150 °F (da -40 °C a 65,5°C)
  • Temperatura di stoccaggio: da -40 °F a 185 °F (da -40 °C a 85 °C)
  • Umidità: 5-95%, senza condensa
  • Altitudine: Fino a 2.000 m
  • Uso interno o luogo protetto da NEMA-4

Compatibilità elettromagnetica

  • IEC CISPR 22, CISPR 24
  • FCC 47CFR15 (Classe B)
  • EN55024 Immunità ITE (2010)
  • EN55022 Emissioni (2010)

Conformità gli standard di sicurezza

  • UL 61010-1 (Apparecchiature elettriche per la misurazione, il controllo e l'uso in laboratorio)



269.10 € 299.00 €
Aggiungi
