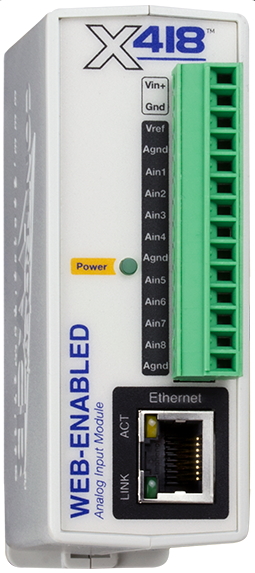

X-418™ | Web-Enabled, Multi-Function 8-Channel Analog Input Module



Possibilità illimitate per l'IOT industriale

  • L'X-418™ è un modulo Ethernet completo con un sistema di acquisizione dati analogico a 8 canali e 16 bit. E' possibile configurare ogni canale come ingresso single-ended o differenziale.
  • Monitoraggio e registrazione tramite i sensori collegati agli ingressi analogici utilizzando l'interfaccia web intuitiva dell'X-418.
  • Può essere controllato e/o monitorato su qualsiasi rete TCP/IP, comprese reti private, reti di controllo industriale basate su IP e Internet.
  • L'X-418 ha un server web integrato: è possibile configurare, controllare e monitorare da remoto utilizzando un browser web standard (o utilizzando la nostra app CBW Mobile). Nessun software richiesto, nessuna programmazione necessaria e nessun abbonamento da acquistare.
  • 8 ingressi analogici (multifunzione) Intervalli: ±1,28 V, ± 2,56 V, ± 5,12 V, ± 10,24 V, 4-20 mA L'X-418 è dotato di un sistema di acquisizione dati analogico a otto canali e 16 bit. Ciascun canale è configurabile per ingressi single-ended o differenziali. Gli intervalli di tensione programmabili includono; ±1,28V, ±2,56V, ±5,12V e ±10,24V. Gli ingressi 1-4 possono essere configurati per il funzionamento a 4-20 mA.La modalità 4-20mA abilita un resistore shunt interno di precisione e configura l'A/D per il funzionamento ±5V. Monitoraggio di sensori industriali, sensori di direzione del vento, piranometri, trasduttori di pressione e molto altro.


Caratteristiche principali

  • Otto ingressi analogici: ±1,28V, ±2,56V, ±5,12V, ±10,24V, 4-20mA (solo ingressi 1-4)
  • Server web integrato per la configurazione e il monitoraggio remoto (supportato da HTTPS)
  • Controlla, monitora e registra 32 moduli remoti o fino a 100 I/O
  • Permessi utente: amministratore, manager, utente
  • Processi:
    1. 50 programmati
    2. 50 Condizionali
    3. 20 programmi di sostituzione
  • Invia avvisi e-mail in base a condizioni definite dall'utente (supporta server di posta crittografati, come Gmail)
  • Orologio in tempo reale con sincronizzazione del server NTP
  • Ora legale automatica e regolazione dell'anno bisestile
  • Altamente configurabile: è possibile quasi qualsiasi combinazione di controllo ingresso/relè
  • Nessun software richiesto
  • Pagina di controllo basata sul web personalizzabile
  • Supporto per script BASIC per flessibilità avanzata
  • Registrazione
  • Grafici (dati registrati)
  • HTTPS/TLS crittografato
  • Configurazione dell'indirizzo IP statico o DHCP
  • Modbus, SNMP, servizio remoto, filtro IP
  • Aggiornabile sul campo
  • Connettore a 14 terminali rimovibile per una facile installazione
  • Custodia robusta per montaggio su guida DIN/a parete


Esempi di Applicazioni:




Comunicazione peer-to-peer (P2P)

Controllo e monitoraggio fino a 100 I/O

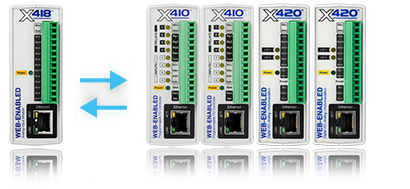

L'X-418 supporta la comunicazione peer-to-peer tra i moduli ControlByWeb. Supporta comunicazioni con un massimo di 32 moduli e consente di controllare e monitorare fino a 100 punti I/O. L'X-410 può comunicare con tutti i dispositivi ControlByWeb ma offre messaggistica istantanea tra i prodotti della serie X-400, ciò significa che l'X-410 può controllare e monitorare gli I/O su altri prodotti della serie X-400 come se fosse collegato direttamente al modulo.



Logica di Controllo automatico

Generatore di attività

L'interfaccia integrata dell'X-418 consente di creare "Attività" personalizzate per una logica di controllo semplice e avanzata. Crea facilmente attività in base al tempo, allo stato di input o output o alla reattività del dispositivo. Crea fino a tre azioni per ogni attività fornendoti la soluzione definitiva di controllo e monitoraggio per la tua applicazione! Crea fino a 50 attività pianificate, 50 condizionali, 16 attività di riavvio automatico e 20 pianificazioni di sostituzione. L'X-418 ha anche un interprete BASIC integrato per applicazioni più avanzate o personalizzate non realizzabili tramite il sistema Task Builder..

Processi condizionali

Le attività condizionali vengono attivate in base allo stato di un ingresso o di un'uscita. Le attività condizionali vengono comunemente utilizzate per la creazione di avvisi di posta elettronica/testo, il controllo degli output e la registrazione.

Attività pianificate

Le attività pianificate eseguono azioni a orari prestabiliti in giorni specifici. Le attività pianificate vengono comunemente utilizzate per registrare i dati di I/O a un'ora specificata o per controllare le uscite digitali.

Logica avanzata

L'X-418 contiene un interprete di script BASIC. Ciò consente di creare script che calcolano parametri analogici o creare una logica di controllo avanzata.


Funzionalità avanzate

Registrazione

L'X-418 offre la possibilità di registrare una varietà di punti dati come I/O locali e remoti, registri, attività e tensione. Le voci del registro possono essere effettuate a intervalli prestabiliti, orari pianificati, attivati da modifiche I/O o eventi logici. E' possibile pianificare un file di registro giornaliero da inviare via e-mail o da caricare tramite server FTP.

Grafica



E' possibile rappresentare graficamente il file di registro corrente e visualizzare lo stato dell'I/O nel tempo.

Altre funzionalità avanzate

L'X-410 ha funzionalità più avanzate come la possibilità di avviare una connessione a server remoti, programmazione BASIC, autorizzazioni di amministratore/gestore/utente, ecc.

Pagina di monitoraggio e controllo

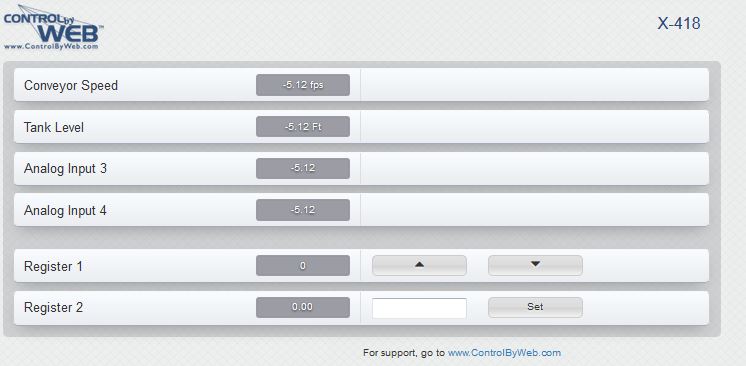

Gli utenti accedono all'X-418 tramite una pagina Web integrata, chiamata Pagina di controllo. La pagina di controllo può essere personalizzata dagli amministratori.

Si può usare la pagina di controllo per:

  • Controllo (acceso, spento o a impulsi):
    1. Uscite digitali
    2. relè
  • Monitoraggio dello stato di:
    1. Ingressi digitali
    2. Ingressi analogici
    3. Sensori a 1 filo
    4. Timer
    5. Registri
  • Facoltativamente, la pagina di controllo può essere protetta da password per una maggiore sicurezza.


Permessi utente

L'X-418 supporta tre tipi di utenti che forniscono diversi livelli di accesso alle impostazioni del modulo e alle pagine di controllo. Ogni tipo di utente ha una password univoca ed è configurato dall'amministratore nelle pagine di configurazione.

  • Amministratore: Accesso completo a tutte le impostazioni, attività e pagina di controllo.
  • Gestore: Accesso alle attività pianificate e alla pagina di controllo.
  • Utente: Accesso solo alla pagina di controllo.


Sicurezz
a


L'X-418 supporta le connessioni HTTPS, può inviare e-mail crittografate, può comunicare con dispositivi remoti utilizzando TLS.


Applicazioni - Internet delle cose nel settore industriale (IIoT)

L'X-418 è un modulo I/O Ethernet semplice ma potente per applicazioni IIoT grandi e piccole che richiedono una logica di controllo semplice o avanzata. Alcune delle numerose applicazioni IIoT dell'X-418 includono:

 Monitoraggio del sensore di posizione del potenziometro

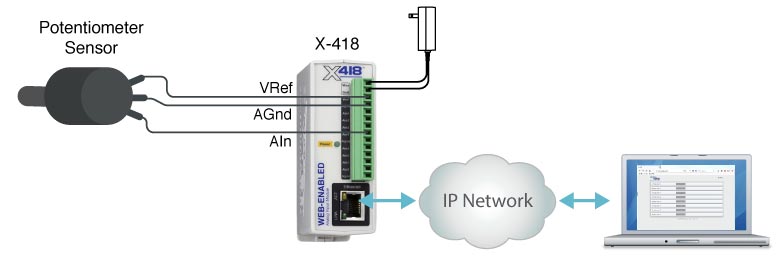

L'illustrazione seguente mostra il modulo X-418 che monitora un sensore potenziometro utilizzando le sue pagine Web integrate.





Monitoraggio della pressione



  • Utilizzando un trasduttore piezometrico è possibile acquisire e registrare i valori istantanei di pressione con il modulo X-418.

Controllo Serra



  • Monitoraraggio di temperatura/umidità
  • Monitoraggio e registrazione di temperatura e/o umidità sul modulo X-418.


Caratteristiche tecniche

Requisiti di alimentazione

  • Tensione: 9-28 VDC
  • X-418-E: POE e/o 9-28 VDC
  • Corrente massima: 152 mA Max (consultare il manuale utente per i valori tipici a 25°C)

Ingressi analogici

  • Numero di ingressi: 8
  • Risoluzione: 16 bit, SAR
  • Tipo: single-ended, differenziale, 4-20 mA (0-20 mA) o una combinazione
  • Intervallo di ingresso:
  • Ingressi 1-4: ±1,28V, ±2,56V, ±5,12V, ±10,24V, 4-20mA
  • Ingressi 5-8: ±1,28V, ±2,56V, ±5,12V, ±10,24V
  • Tensione di ingresso massima (Vin): -12,5 V < Vin < +12,5 V
  • Impedenza di ingresso (Zin): > 500Meg Ohm
  • Perdita canale spento: ±0.6nA (tip)
  • Reiezione della modalità comune in ingresso: >100dB
  • Errore totale non aggiustato: -9LSB (min), +9LSB (max)
  • Deriva di riferimento di tensione: ±5 ppm/°C
  • Shunt di ingresso interno da 4-20 mA: 200 ohm, ± 0,1%, 25 ppm (utilizza un intervallo di ± 5,12 V)
  • Frequenza di registrazione: 25 Hz

Orologio in tempo reale

  • Configurazione manuale o NTP (Network Time Protocol)
  • Periodo di sincronizzazione NTP: una volta, ogni giorno, ogni settimana, all'accensione
  • Regolazione automatica dell'ora legale

Batteria (condensatore) Alimentazione di riserva

  • Condensatore di alimentazione di backup
  • Funzioni di backup: conserva l'orologio in tempo reale, 1 registro, 2 contatori
  • Durata del backup: minimo 2 settimane


Rete

  • Tipo: porta Ethernet 10/100 Base-T
  • Configurazione: configurazione dell'indirizzo IP statico o DHCP

Connettori

  • Alimentazione e ingressi: 14 posizioni, spaziatura terminali 3,81 mm, rimovibile. Per cavo 16-28 AWG.
  • Rete: RJ-45 a 8 pin

Indicatori LED

  • Numero di LED: 3
    1. Accensione
    1. Collegato alla rete
    2. Attività di rete

Caratteristiche Fisiche

  • Temperatura di esercizio: da -40 °F a 150 °F (da -40 °C a 65,5°C)
  • Dimensioni:
    • 35,7 mm di larghezza
    • 98,5 mm di altezza
    • 78 mm di profondità (escluso il connettore)
  • Peso: 142 g
  • Materiale della custodia: plastica Lexan 940 policarbonato
  • Classificazione della fiamma dell'involucro: UL94 V0

Protocolli


  • Protocolli HTTP, HTTPS, SSL, XML, Modbus TCP/IP, SNMP V1,2C,V3

Registrazione

  • Dimensione file di registro: 3.072 K (fino a 50.688 voci di registro a seconda della configurazione)
  • Memoria: Flash non volatile
  • Architettura del buffer: buffer circolare
  • I dati del registro possono essere letti e archiviati periodicamente su un computer

Funzionalità avanzate

  • Generatore di attività
  • Interprete BASIC
  • Servizi remoti
  • Impostazioni password
  • Lunghezza password: 6-18 caratteri

Compatibilità elettromagnetica

  • IEC CISPR 22, CISPR 24, UE EN55024, EN55022
  • X-418-I: FCC 47CFR15 (Classe B)
  • X-418-E: FCC 47CFR15 (Classe A)

Conformità alla sicurezza del prodotto

  • IEC 61010-1
