X-18s™ | 10 High-Current Relay Exp. Module
Prodotti > Controlli remoti Ethernet > XYTRONIX
X-18S Modulo a 10 Relays di potenza per Web Server

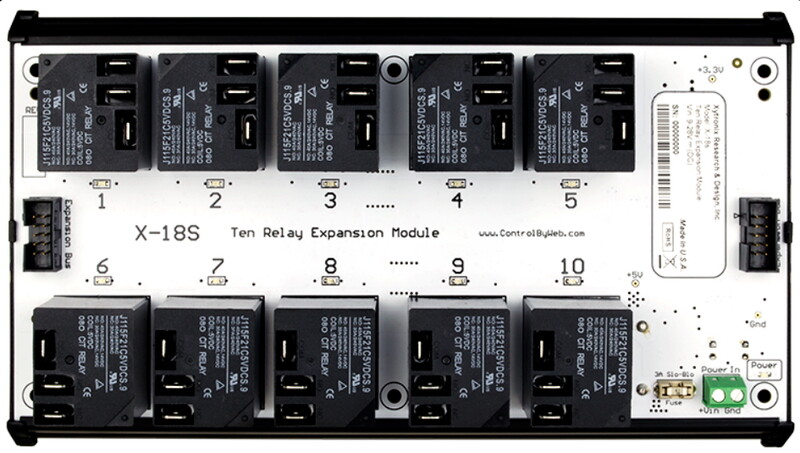

Il modulo di espansione X-18s™ viene utilizzato con un controller X-400 o X-600M. L'X-18 ha dieci relè ad alta corrente, ciascuno con contatti Form-C (SPDT). I collegamenti del cablaggio vengono effettuati direttamente ai relè utilizzando terminali a linguetta da 1/4" situati sulla parte superiore dei relè. Questo modulo è adatto per l'uso con carichi che richiedono tensioni di linea e correnti elevate come pompe, motori, luci e riscaldatori. Collega più moduli X-18 o una combinazione di moduli di espansione all'X-400 o all'X-600M per una combinazione I/O su misura per le tue esigenze specifiche. Sono inoltre disponibili altri moduli di espansione con diverse combinazioni di I/O.
Caratteristiche principali
- 10 relè isolati (SPDT)
- Funzioni del relè:
- Acceso
- Spento
- attivazione impulsiva (tempo ON regolabile)
- Connettori relè: connettori a linguetta (faston) da 1/4 di pollice
- Ottimo per applicazioni con carichi pesanti, tra cui:
- motori
- Elettrovalvole
- Luci
- e molto altro ancora...
- 11 LED per relè e potenza
- Alimentazione: 9-28 V CC (consigliato 24 V)
Dati Tecnici
Requisiti di alimentazione
- Voltaggio: 9-28 VDC (consigliato 24V)
- Corrente massima: vedere la tabella seguente per i valori tipici a 25°C.
- Alimentazione
- Tutti i relè OFF ... Tutti i relè ON
- 9 Vc.c. 18 mA ... 1200 mA
- 12 Vc.c. 14 mA ... 880 mA
- 24 Vc.c. 11 mA ... 450 mA
Contatti relè
- Numero di relè: 10
- Tensione massima: 277 V CA, 30 V CC
- Corrente massima: 15A
- Tipo di contatto: SPDT (modulo C)
- Tipo di carico: uso generale
- Resistenza di contatto: < 30 milliohm iniziali
- Materiale del contatto: AgSnO2
- Vita elettrica: 100K cicli (tipico)
- Vita meccanica: 10 milioni di cicli (tipico)
- Valutazione ambientale: Categoria di sovratensione II, grado di inquinamento 2
- Modalità relè: ON/OFF o impulso
- Durata impulso attivazione monostabile: da 0,1 a 86.400 secondi (1 giorno)
Connettori
- Connettore di espansione: cavo a nastro, 2x5 posizioni, passo 0,100" polarizzato
- Relè: connettori a linguetta da 1/4"
Indicatori LED
- Numero di LED: 11
- Accensione
- Relè 1-10
Caratteristiche Fisiche
- Dimensioni: 218,44 x 125,73 x 62,48 mm
- Peso: 20 once (566 g)
- Materiale della custodia: PVC
- Classificazione della fiamma dell'involucro: UL94 V1
Condizioni Ambientali
- Temperatura di esercizio: da -40 °F a 150 °F (da -40 °C a 65,5°C)
- Temperatura di stoccaggio: da -40 °F a 185 °F (da -40 °C a 85 °C)
- Umidità: 5-95%, senza condensa
- Altitudine: Fino a 2.000 m
- Uso interno o luogo protetto da NEMA-4
Compatibilità elettromagnetica
- IEC CISPR 22, CISPR 24
- FCC 47CFR15 (Classe B)
- EN55024 Immunità ITE (2010)
- EN55022 Emissioni (2010)
Conformità alla sicurezza del prodotto
- IEC 61010-1
