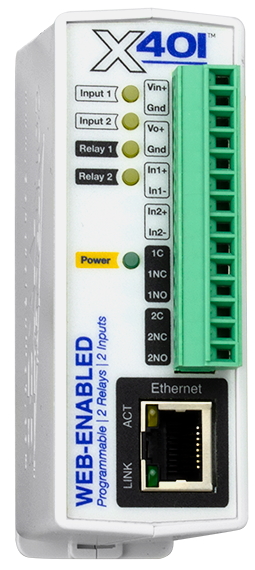

X-401™ | Dual Relay and Input Module - picoelettronica

Per Controllo: luci a bassa tensione, motori, serrature, relè a stato solido (collegati a carichi più grandi), ecc.

Per Monitorare lo stato on/off o configura come contatori digitali o misurazione della frequenza. Possono essere utilizzati per monitorare interruttori, sensori di allarme, sensori di livello, sensori di flusso e molto altro.

L'X-401 offre la possibilità di registrare una varietà di punti dati come I/O locali e remoti, registri, attività e tensione. Le voci del registro possono essere effettuate a intervalli prestabiliti, orari pianificati, attivati da modifiche I/O o eventi logici. Pianifica un file di registro giornaliero da inviare via e-mail o da caricare tramite server FTP.

Rappresentare graficamente il file di registro corrente e visualizzare lo stato dell'I/O nel tempo.

L'X-401 ha funzionalità più avanzate come la possibilità di avviare una connessione a server remoti, programmazione BASIC, autorizzazioni di amministratore/gestore/utente, ecc.

Configurazione base per il controllo temporizzato della Campana Scolastica o Cambio Turno

Configurazione base per il controllo temporizzato di insegne e luci.



Riavvia automaticamente un dispositivo, come una telecamera IP, un server, un computer, un router, ecc., inviando richieste di ping. Se un numero preimpostato di richieste di ping fallisce, l'X-401 tenterà di ripristinare il normale funzionamento del dispositivo riavviandolo.

Controller campana

Imposta più programmazioni di campane per controllare le campane localizzate e in remoto. Imposta i programmi delle vacanze e controlla automaticamente quale programma è attivo.

Caratteristiche principali

• 2 Relè elettromeccanici

• Due ingressi digitali optoisolati

• Comunicazioni peer-to-peer tra i moduli della serie 4xx che forniscono una condivisione I/O senza interruzioni

• Permessi utente: amministratore, manager, utente

• Attività programmabili per eventi pianificati o logica condizionale Invia avvisi e-mail in base a condizioni definite dall'utente (supporta server di posta crittografati, come Gmail)

• Orologio in tempo reale con sincronizzazione del server NTP Ora legale automatica e regolazione dell'anno bisestile

• Pagina di controllo basata sul web personalizzabile

• Supporto per script BASIC per flessibilità avanzata

• Registrazione configurabile

• Grafici (dati registrati)

• HTTPS/TLS crittografato

• Configurazione dell'indirizzo IP statico o DHCP

• Modbus, SNMP, servizio remoto, filtro IP

• Nessun software richiesto Connettore a 14 terminali rimovibile per una facile installazione

• Robusto contenitore per montaggio su guida DIN/a parete


Dati tecnici

Requisiti di alimentazione

• Tensione:


1. X-401-I: 9-28 V CC
2. X-401-E: POE e/o 9-28 VDC

• Corrente massima: 233 mA


Contatti relè

• Numero di relè: 2

• Tensione massima: 28 V CA, 24 V CC

• Corrente massima: 3A

• Tipo di contatto: SPDT (modulo C)

• Tipo di carico: uso generale

• Resistenza di contatto: <50 milliohm iniziali

• Materiale del contatto: AgSnO2

• Vita elettrica: 100K cicli (tipico)

• Vita meccanica: 10 milioni di cicli (tipico)

• Valutazione ambientale: Categoria di sovratensione II, grado di inquinamento 2

• Modalità relè: ON/OFF o pulsato

• Durata del timer a impulsi: da 0,1 a 86.400 secondi (1 giorno)


Ingressi digitali

• Numero di ingressi: 2

• Tipo: otticamente isolato

• Gamma di tensione: 4-26VDC

• Corrente: 950uA @ 4V, 8.5mA @ 26V

• Tempo di attesa minimo: 20 ms

• Funzioni di ingresso: monitor di stato, relè di controllo, relè di controllo remoto, contatore scalabile, timer di accensione, timer di accensione totale, frequenza

• Conteggio massimo: 24 bit

• Velocità di conteggio massima: 200 Hz max (a seconda della configurazione)

• Edge Trigger: ascendente, discendente o entrambi


Orologio in tempo reale

• Configurazione manuale o NTP (Network Time Protocol)

• Periodo di sincronizzazione NTP: una volta, ogni giorno, ogni settimana, all'accensione

• Regolazione automatica dell'ora legale


Batteria (condensatore) Alimentazione di riserva

• Condensatore di alimentazione di backup

• Funzioni di backup: conserva l'orologio in tempo reale, 1 registro, 2 contatori, 2 stati relè

• Durata del backup: minimo 2 settimane


Rete

• Tipo: porta Ethernet 10/100 Base-T

• Configurazione: configurazione dell'indirizzo IP statico o DHCP


Connettori

• Alimentazione, uscite e ingressi: 14 posizioni, 3,81 mm, rimovibile

• Rete: RJ-45 a 8 pin


Indicatori LED

• Numero di LED: 7

• Accensione

• Bobina relè eccitata 1-2

• Ingressi digitali 1-2

• Collegato alla rete

• Attività di rete


Caratteristiche fisiche

• Temperatura di esercizio: da -40 °F a 150 °F (da -40 °C a 65,5°C)

• Dimensioni: 35,7 mm x 98,5 mm x 78 mm (escluso il connettore)

• Peso: 142 grammi

• Materiale della custodia: plastica in policarbonato Lexan 940

• Classificazione della fiamma dell'involucro: UL94 V0


Protocolli

• HTTP, HTTPS, SSL, XML, Modbus TCP/IP, SNMP, SMTP, Servizi remoti


Registrazione

• Dimensione file di registro: 3.072 Kbyte (fino a 50.688 registri)

• Memoria: Flash non volatile

• Architettura del buffer: buffer circolare

• I dati di registro possono essere archiviati periodicamente su un computer tramite FTP o e-mail.


Funzionalità avanzate

• Generatore di attività

• Interprete BASIC

• Servizi remoti


Impostazioni password

• Lunghezza password: 6-18 caratteri


Compatibilità elettromagnetica

• IEC CISPR 22, CISPR 24

• UE EN55024, EN55022

• X-401-I: FCC 47CFR15 (Classe B)

• X-401-E: FCC 47CFR15 (Classe A)

• Conformità alla sicurezza del prodotto

• IEC 61010-1
