RCU-8951 Telecontrollo GSM

Prodotti > Controlli remoti GSM/4G > ELCOSYS

RCU-8951 Centralina di acquisizione dati su rete GSM con I/O analogico e digitale

Gestione ingressi e uscite da remoto con SmartPhone tramite App gratuita
Acquisizione di 8 ingressi digitali per contatti da sensori esterni (livello TTL 0-5 V)
Acquisizione di 8 ingressi analogici in tensione per trasduttori di grandezze fisiche (0 ... 3V)
Ingressi analogici con lettura in temperatura programmati per sensori LM335
8 uscite a relè 10A 250V controllabili in diverse modalità:

da remoto, via App (o SMS) o chiamata a costo zero (identificazione chiamante con rifiuto automatico )
automatica, con regolazione ON/OFF basata su soglie min/max impostabili con isteresi
in locale, con digitazione comandi su tastiera esadecimale protetti da password

Controllo automatico ON-OFF sulle 8 uscite con set-point ed isteresi regolabili
Alimentatore/caricabatteria Switching con trasformatore di isolamento
È possibile impostare 9 numeri telefonici ADMIN per le notifiche allarmi
Invio report SMS con lettura ingressi/uscite, allarmi e stato del sistema
Possibilità di funzionamento in modo link abbinato ad un secondo RCU8951
Programmazione tramite tastiera, con SMS o con PC connesso via USB/RS232
Possibilità di aggiornamento firmware tramite PC
Tastiera a 16 tasti per programmazione e controllo delle funzioni operative

Caratteristiche principali

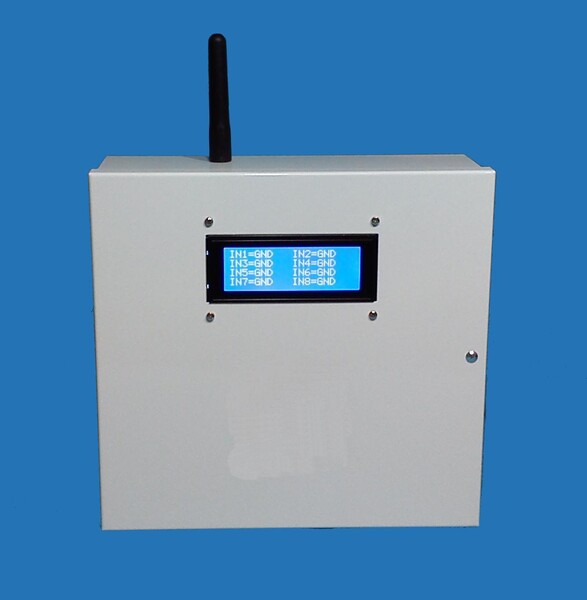

RCU-8951 in versione standard è un telecontrollo professionale assemblato in un robusto armadietto in acciaio con coperchio a cerniera dotato di un alimentatore industriale con trasformatore di isolamento rete e convertitore switching AC-DC con uscita nominale a 13.8 VDC (regolabile tra 12 ... 14 V) adatta alla ricarica in tampone di un accumulatore di backup. Dispone di un modulo LCD e di una tastiera a 16 tasti. Il contenitore è provvisto di un microswitch antisabotaggio azionato dall'apertura del coperchio. Questo dispositivo è una compatta stazione remota di telecomando, telelettura, regolazione locale e teleallarme su rete GSM; può essere facilmente programmata per azionare dispositivi elettrici tramite chiamate o invio di SMS, ricevere SMS di allarme al superamento di soglie analogiche prefissate e/o in caso di cambiamenti di stato di linee digitali. E' stato progettato per poter collegare ai suoi ingressi dei sensori e trasduttori standard, come quelli eventualmente già installati per altri sistemi di misura e sicurezza anti-intrusione, tipo contatti magnetici, rivelatori PIR, fotocellule, barriere ad infrarossi, ecc. E' possibile personalizzare i messaggi SMS relativi ad ogni ingresso e ad ogni uscita, in modo da identificare rapidamente la linea che ha generato un allarme o il dispositivo che è stato attivato.

RCU-8951 è dotato di un alimentatore switching con trasformatore di isolamento a tensione di rete 220 Vac e di circuito di ricarica per la batteria di back-up, che consente di garantire la massima affidabilità di funzionamento e la continuità del servizio di ricezione e trasmissione SMS anche in caso di mancanza temporanea (fino a 8 ore) di energia elettrica. Questo controllo remoto è estrememente versatile, ai suoi ingressi digitali è possibile collegare qualsiasi sensore o dispositivo atto ad aprire e chiudere un contatto, mentre agli ingressi analogici è possibile collegare qualsiasi trasduttore con uscita in tensione nel campo 0 ... 3 V DC (0 ... 300 VDC opzionale) oltre ai sensori di temperatura LM335 per misure nel campo -40°C ... + 100 °C.

RCU-8951 trova applicazione tipicamente in installazioni civili o in impianti di tipo industriale o professionale e nei servizi di utilità pubblica gestiti dai Comuni o dalla Protezione Civile, rivolti al controllo del regolare funzionamento nell'erogazione di acqua e metano ed alla gestione di allarmi nei sistemi di emergenza, oppure nel telecontrollo di ripetitori Radio; è provvisto della tastierina alfanumerica che consente la programmazione ed il controllo in locale, funzionalità molto utile nella fase di installazione e test della centralina. Una importante caratteristica è la opzione della Modalità LINK, cioè la possibilità di utilizzare due telecontrolli in coppia: nel modo LINK gli ingressi di ciascun telecontrollo sono ripetuti ed attivano le uscite dell'altro telecontrollo in modo automatico e simmetrico, tramite scambio autonomo di SMS tra i due RCU8951. Questa funzione è molto utilizzata nell'acquedottistica, consentendo di implementare dei sistemi in cui il sensore di livello del primo RCU8951, installato presso il bacino di riserva idrica, controlla l'attivazione delle pompe tramite il secondo RCU8951 installato presso la stazione di pompaggio.

Funzioni principali

Attivazione da remoto in modo bistabile di qualsiasi impianto, apparecchiatura o dispositivo tramite SMS, fino a 250 utenti registrabili (es. accensione da remoto di caldaia, climatizzazione, irrigazioni, illuminazioni, ecc.). Memoria rubrica: SIM o MODEM
Attivazione da remoto in modo monostabile di qualsiasi impianto, apparecchiatura o dispositivo tramite chiamata a costo zero, con riconoscimento e rifiuto automatico, fino a 250 utenti registrabili (es. apertura cancello motorizzato).
Regolazione automatica locale ON-OFF ad 8 canali con soglia (set-point) minima o massima ed isteresi presettabili (es. regolazione temperatura ambiente).
Telelettura di trasduttori analogici e sensori on-off installati nell’ambiente remoto (es. temperatura, umidità, pressione, livello,ecc..) tramite SMS.
Teleallarme analogico via SMS e/o chiamata al superamento delle soglie minime e/o massime prefissate per i valori di temperatura o di tensione rilevati.
Teleallarme digitale via SMS e/o chiamata all'apertura di contatti di allarme collegati a qualsiasi tipo di sensore (movimento, antintrusione, antincendio, antiallagamento ecc…).
Visualizzazione locale su display LCD di tutti i valori analogici e digitali misurati, dello stato relays e dei parametri di funzionamento dell'impianto.

Modalità LINK possibilità di utilizzare due telecontrolli in coppia: gli ingressi di ciascun telecontrollo sono ripetuti ed attivano le uscite dell'altro telecontrollo in modo automatico e simmetrico, tramite scambio autonomo di SMS tra i due RCU8951.

Specifiche Tecniche

Modem GSM: grado industriale GSM/GPRS con antenna a stilo e connettore SMA
Sistema di controllo: Bidirezionale mediante invio di SMS di comando, di lettura ingressi e allarme
Microcontroller: ELC8951 clock a 29.412 MHz, 64 KB FLASH, 2,4KB RAM, 2KB EEPROM
Lettore SIM card: Standard incorporato nella scheda del Modem Gsm
Uscite a relè: 8 con contatti SPST da 10A a 250 Vac pilotati mediante optoisolatori

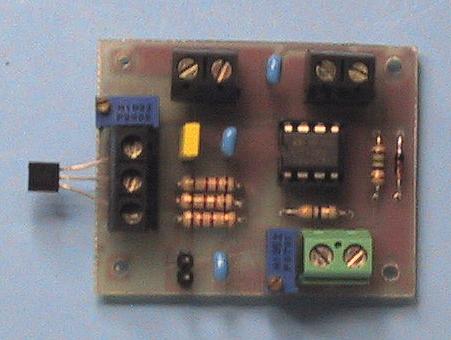

Ingressi analogici: 8 canali con risoluzione di 10 bit nel campo 0 – 3V ( 0 - 300V con RTC-BUF)

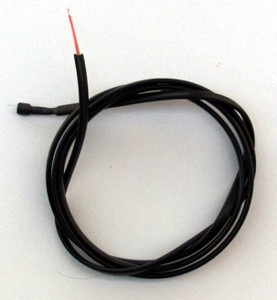

Misura Temperature: 8 canali nel campo -40 / + 100 °C con sensori LM335
Misura Tensioni: 8 canali nel campo 0 - 3 V con risoluzione 10 bit ( 0 - 300 V con scheda est.)
Regolatore ON-OFF: 8 canali analogici (temperatura o tensione) con soglie min/max e isteresi progr.
Isteresi: Fattore di isteresi programmabile dall'utente, anche in modo asimmetrico
Ingressi digitali: 8 con lettura dello stato su comando SMS e generazione di allarme
Teleallarme analogico: 8 canali di ingresso con soglie max e/o min e fattore di isteresi programmabili
Teleallarme digitale: 7 linee di ingresso in polling + 1 linea ad interrupt istantanea
LED di stato: 8 LED per il controllo relè + 2 LED alimentazione + 2 LED porta RS232C
Comandi bistabili: Attivabili sugli 8 relè mediante comando SMS con conferma ricezione comando
Comandi monostabili: Attivabili su uno o più relè (durata 1- 255 s) comando con chiamata costo zero
Utenti abilitati: Fino a 250 registrati sulla SIM card, di cui 9 ADMIN per ricezione allarmi
Risposta automatica: con chiamata o SMS di conferma al numero chiamante
Firmware operativo: compilato residente sulla FLASH con possibilità di aggiornamento
Assemblaggio in diverse versioni:

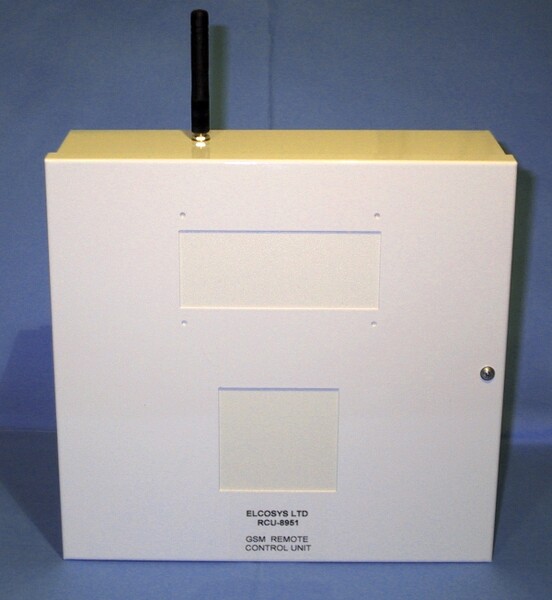

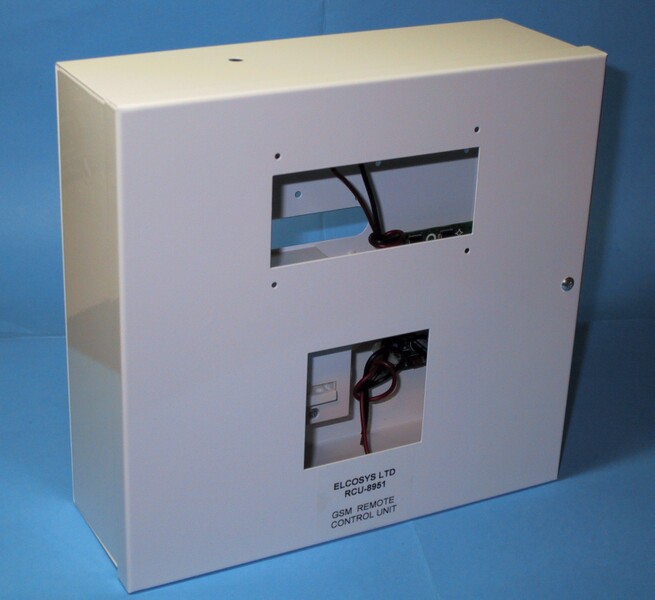

Standard - Armadietto in acciaio verniciato IP20 225 x 215 x 80 mm – peso 2,0 kg

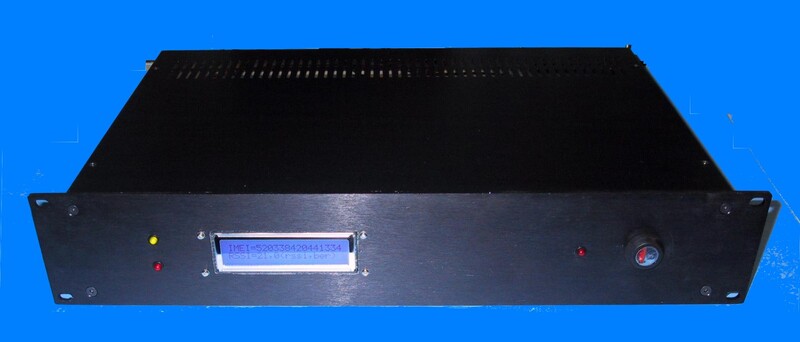

RACK 2U - Cassetto in alluminio per Rack Standard prof. 280 mm - peso 4,2 kg

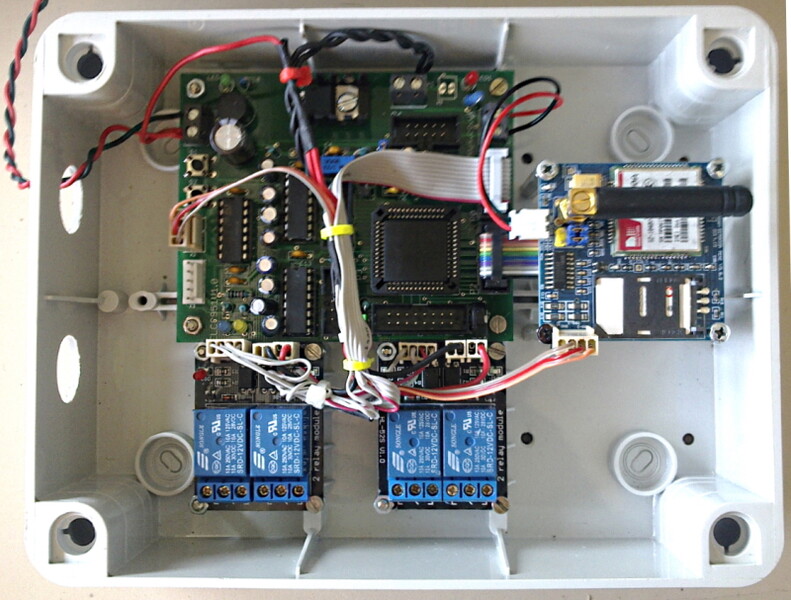

Base - Contenitore in GW PLAST IP56 200 x 150 x 80 mm - peso 0,7 kg
Custom - Assemblaggio in contenitore su specifiche del committente

Alimentazione:

Vers. standard e rack 2U: incluso - Switching 100….220Vac con accumulatore di backup 12V 1,2Ah
Versione Base: 12 VDC - non incluso

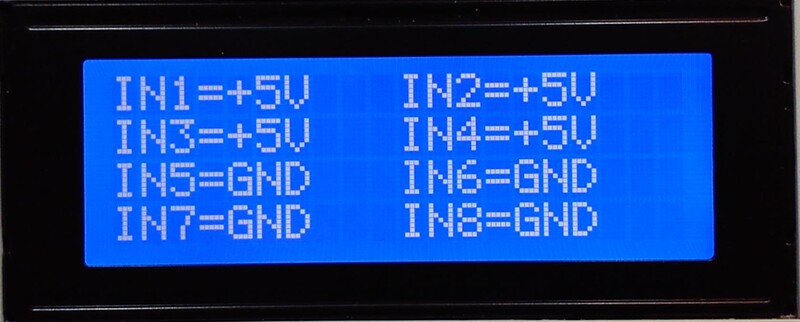

LCD: 4 x 20 con illuminazione a LED per setup iniziale e controllo operativo

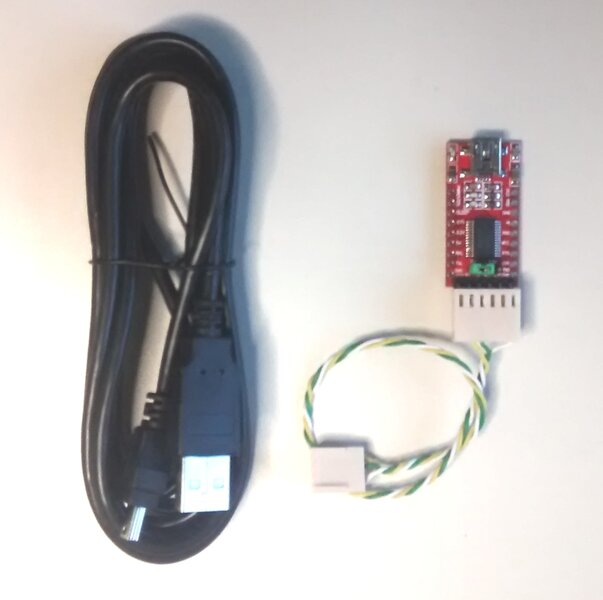

Interfaccia: Porta seriale RS232C/USB per connessione a PC esterno per aggiornamenti e setup
Tastiera: 16 tasti alfanumerica codificata per immissione comandi e setup dati utente (solo vesrione standard)
Connettori: IDC standard a 10 poli sulla scheda Microcontroller ELC8951
Manuale utente: scaricabile tramite link dal sito WEB
