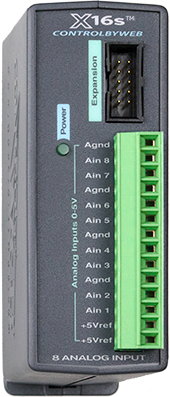

X-16S Modulo ad 8 ingressi Analogici per Web Server

Il modulo di esp sione X-16s ™ viene utilizzato insieme al controller X-600M ™. L'X-16 ha otto ingressi analogici 0-5V. L'X-16 utilizza un convertitore A / D a 24 bit e può effettuare misurazioni di tensione singola o differenziale. Un'uscita di riferimento 5.0 V può essere utilizzata per alimentare potenziometri o altri sensori di rilevamento della resistenza. L'X-16 è ideale per misurare tensioni analogiche di precisione in ambienti industriali. Uno o più moduli di espansione X-16 possono essere collegati a un modulo di controllo X-600M con un cavo a nastro. Il cavo a nastro fornisce potenza e comunicazioni. X-600M è un controller I / O industriale multifunzione abilitato al web; esegue funzioni di controllo, logica e monitoraggio simili a quelle di a Programmable Logic Controller (PLC), tuttavia, a differenza di un PLC, X-600M è progettato per le applicazioni basate sul Web da zero. Non è richiesto alcun software o hardware aggiuntivo.

L'X-600M può essere completamente configurato, programmato e testato utilizzando il suo web server integrato. Le pagine di configurazione web sono intuitive e facili da usare e non richiedono competenze di programmazione particolari. L'X-600M insieme agli X-16 fornisce un modo semplice, flessibile e affidabile per monitorare sensori e dispositivi su una rete. L'X-16 è adatto per l'uso con sensori di pressione, flussometri, trasduttori di corrente e sensori di posizione, ovunque sia richiesto un sensore di tensione analogico di precisione. Gli ingressi dell'X-16 possono essere utilizzati per attivare avvisi e-mail basati su un livello di tensione e possono essere utilizzati per controllare i contatti relè di altri prodotti ControlByWeb ™ (come WebRelay ™) che si trovano in una posizione remota.

Caratteristiche principali

Otto ingressi analogici di precisione 0-5V
Alimentato tramite bus di espansione
Ottimo per il monitoraggio di applicazioni tra cui:

Temperatura
Corrente elettrica
Pressione
Livelli liquidi
e....molto altro

Connettore rimovibile a 14 terminali
Robusto contenitore DIN-Rail / montabile a parete

Dati Tecnici

Requisiti di alimentazione

Voltaggio: 9-28 VCC (fornito tramite il controller X-600M, consigliato 24 V)
Corrente max: vedere la tabella seguente per valori tipici a 25 ° C.
Corrente di alimentazione:
9 VDC --> 40 mA
12 VDC --> 30 mA
24 VDC --> 18 mA

Ingressi analogici

Numero di ingressi: 8
Tipo: 8 single-ended, 4-differenziale o una combinazione
Intervallo di input: -0,1 V (min), 5,1 V (max), tutti i canali
** Si noti che gli ingressi hanno un'impedenza elevata in modo che il campo di ingresso possa essere facilmente regolato utilizzando resistori esterni. Esempio: da 0 a 10 Volt o 4-20 mA
Risoluzione: 10μV (24 bit ΣΔ ADC)
Riferimento: 5,00 V, 0,04%, 3 ppm / C, 50 mA max tensione: 9-28 VDC

Connettori

Ingressi: 14 posizioni, 3,81 mm, rimovibili
Connettore di espansione: cavo a nastro, 10 conduttori, polarizzato, 2x5 posizioni, passo da 0,100 "Fornisce alimentazione e comunicazioni per moduli di espansione (Comunicazioni: RS-485)

Indicatori LED
