WEB-ADIO 8 IN/ 8OUT AN/DIG
Prodotti > Controlli remoti Ethernet > IPSES
WEB-ADIO WEB Server Industriale
8 IN / 8 OUT DIGITALI + 8 IN / 8 OUT ANALOGICI
Descrizione

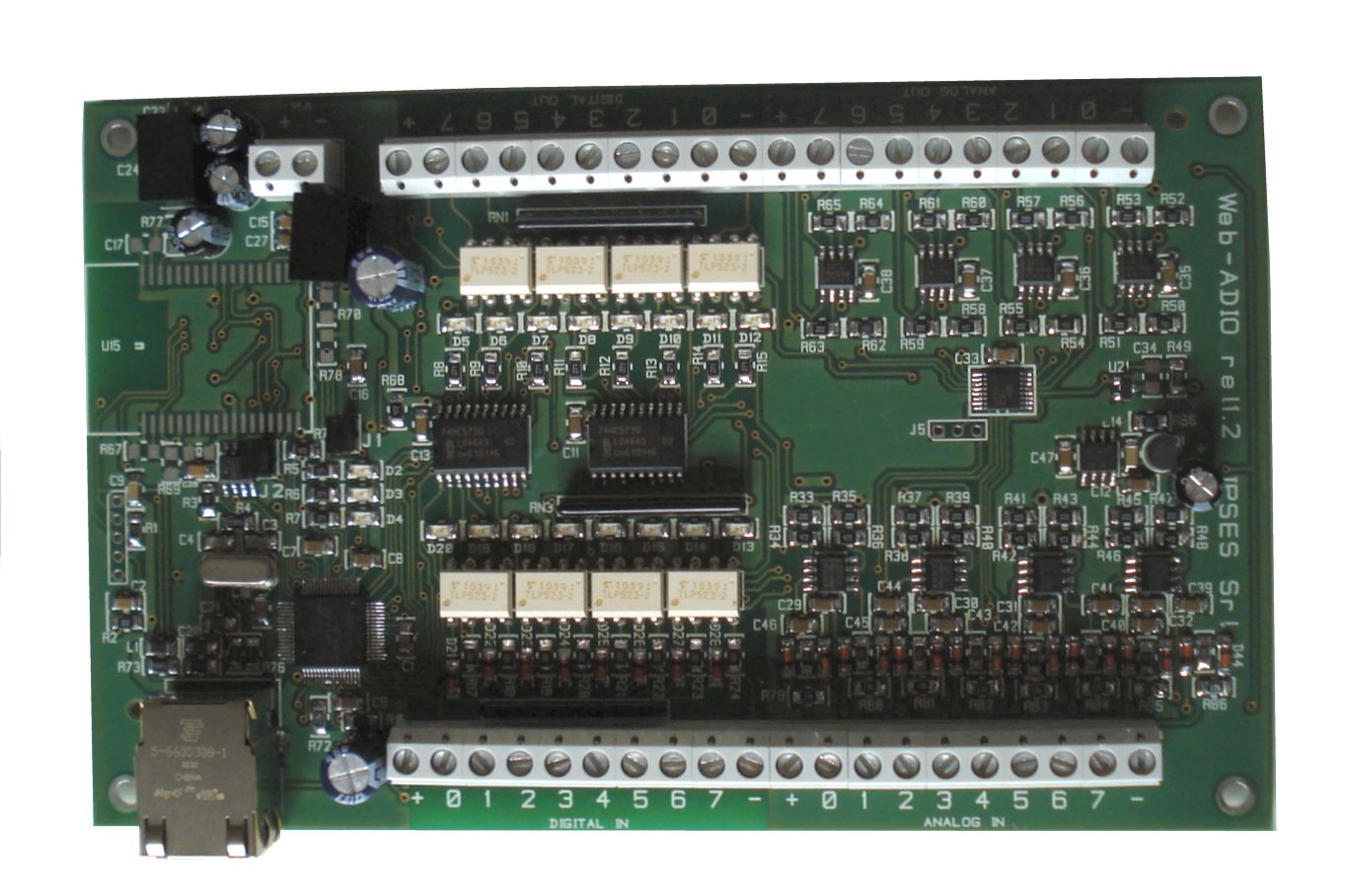

- Il WEB-ADIO è una scheda di gestione di 8 ingressi e 8 uscite digitali optoisolati e 8 ingressi e 8 uscite analogiche con interfaccia Ethernet che implementa un server WEB, un server telnet e un server SNMP.
- Il server WEB permette di connettersi e controllare la scheda utilizzando qualsiasi browser di navigazione (per esempio Internet Explorer), senza dover installare alcun software sul proprio PC, come si può vedere cliccando sul seguente link: http://demo.ipses.com/WEB-ADIO
- La scheda può essere connessa direttamente a uno switch o a un router. È possibile sviluppare anche applicazioni software ad-hoc tramite la connessione telnet o SNMP.
- WEB-ADIO è adatta ad essere collegata direttamente a PLC, a dispositivi di input da operatore e ad altri sistemi di I/O.
- Lo stato di ogni input e di ogni output, oltre a poter essere letto in ogni momento dal PC, per quello che riguarda gli input e gli output digitali, viene mostrato da appositi LED montati direttamente sulla scheda.
- Grazie all’uso dell’interfaccia Ethernet e dei server WEB e telnet integrati, WEB-IO consente velocità, totale indipendenza dell’hardware e massima flessibilità nel numero di schede collegabili.
- Realizzata con dimensioni standard European Format Card per poter essere facilmente integrata nei più diversivi sistemi, la scheda ha, inoltre, tutti gli ingressi digitali e le uscite isolate galvanicamente per proteggerla e ridurre eventuali disturbi elettromagnetici, migliorandone affidabilità e qualità.
- Gli input e gli output analogici hanno range operazionale compreso tra 0 e 10V, con una risoluzione di 10mV (10 bit ADC) e sono calibrati singolarmente su ogni scheda.
- Web-ADIO viene fornita con un software di interfaccia per l'ambiente Windows.
Caratteristiche tecniche generali
- Alimentazione: esterna, da 15VDC a 32VDC
- Temperatura di funzionamento: da 0 a + 60°C
- Temperatura di immagazzinamento: da -40°C a + 85°C
- Dimensioni: European format card (100x160 mm)
- Altezza massima: 20mm
- Interfaccia Ethernet: 1 porta Ethernet RJ45
Caratteristiche tecniche degli ingressi
- Numero di ingressi: sedici, 8 analogici e 8 digitali
- Tensione operativa ingressi digitali: da 3,3VDC a 36VDC.
- Tensione operativa ingressi analogici: da 0V a 10V (10 bit ADC).
- Corrente massima assorbita (singolo ingresso): Digitale 10mA, Analogico 0,1mA.
- Impedenza ingresso: Digitale ≈2,5kΩ, Analogico >1MΩ.
- Livello logico low: < 1V.
- Livello logico high: > 2.5V
- Protezione sui digitali: optoisolatori con tensione di isolamento di 2.500VRMS.
- Protezione analogica: diodi di clamp per sovratensioni.
- Connettori: morsetti a vite.
Caratteristiche tecniche delle uscite
- Numero di uscite: sedici, 8 analogiche e 8 digitali
- Tensione operativa: Digitale da 3,3VDC a 36VDC, Analogico da 0V a 10V (10 bit DAC).
- Corrente massima (singola uscita): Digitale 150mA, Analogico ± 25mA.
- Tempo medio di risposta: Digitale 100μs, Analogico 6ms (escursione dal 10% al 90%della massima dinamica).
- Protezione sui digitali: optoisolatori con tensione di isolamento operativa massima di2.500VRMS.
- Connettori: morsetti a vite.
Protocolli supportati
- Telnet: il dispositivo è in grado di funzionare come server telnet
- HTTP: il dispositivo è in grado di funzionare come server web
- SNMP: il dispositivo è in grado di funzionare come server SNMP
347.70 €
(IVA escl.)
