WebRelay Wireless™ | 1 Relè, 1 IN, 4 Temp. Sensors

Prodotti > Controlli remoti Ethernet > XYTRONIX

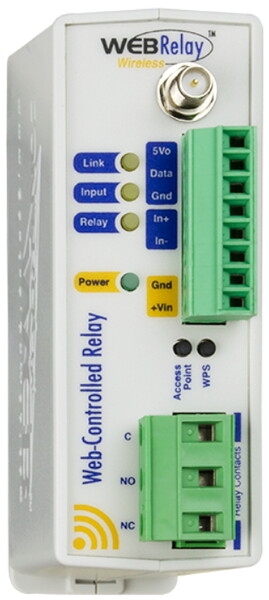

WebRelay Wireless™ 1 Relay, 1 Input, fino a 4 sensori di temperatura


WebRelay Wireless™ è modulo di grado industriale con un relè abilitato Wi-Fi, un monitor di temperatura/umidità e un dispositivo di avviso di stato di facile utilizzo. Il WebRelay Wireless dispone di un relè integrato per il controllo di luci, motori e altri carichi di corrente relativamente elevata, un ingresso digitale che può essere utilizzato per monitorare e segnalare lo stato dei sensori di chiusura dell'interruttore e una porta "1-Wire" per il collegamento a quattro sensori digitali 1-Wire di temperatura/umidità.

  • Server Web integrato: Il WebRelay Wireless funziona bene come dispositivo autonomo che può essere controllato e monitorato utilizzando un browser web standard. Può essere impostato e configurato utilizzando semplici menu ed elenchi a discesa.

  • Punto di accesso wireless: WebRelay Wireless può essere un punto di accesso wireless autonomo che non richiede server aggiuntivi o dispositivi ControlByWeb. In questa modalità, WebRelay Wireless fornisce temperature in tempo reale in tempo reale o stato di input direttamente a un utente tramite browser Web o l'app CBW Mobile (opzionale).

  • L'installazione è semplice: Non c'è nessuna app da scaricare, nessun abbonamento da acquistare, nessun software richiesto e nessuna programmazione necessaria per l'installazione o l'uso.

  • Registrazione: Registra dati come i dati del sensore e le modifiche allo stato I/O. Sono supportate sia la registrazione periodica che quella basata sugli eventi.

  • Notifiche e-mail/testo: Registra dati come i dati del sensore e le modifiche allo stato I/O. Sono supportate sia la registrazione periodica che quella basata sugli eventi.

  • Comunicazione peer-to-peer (P2P): Il WebRelay Wireless ha la capacità di controllare in remoto i relè situati su altri dispositivi ControlByWeb.


Caratteristiche principali

  • Relè ad alta corrente integrato
  • Ingresso digitale optoisolato
  • Fino a 4 sensori di temperatura
  • Wi-Fi wireless 802.11 b/g/n
  • Antenna inclusa
  • Gamma di trasmissione fino a 100 m
  • Registrazione dell'ingresso, contatore, temperatura, umidità, stato del relè e Vin
  • Supporto per script BASIC per flessibilità avanzata
  • Pagina di controllo basata sul web personalizzabile
  • Invia avvisi e-mail (fino a 8 indirizzi e-mail) in base alle condizioni definite dall'utente
  • Supporta server di posta crittografati, come Gmail
  • Configurazione dell'indirizzo IP statico o DHCP
  • Orologio in tempo reale con sincronizzazione del server NTP
  • Ora legale automatica e regolazione dell'anno bisestile
  • Nessun software richiesto
  • XML, Modbus/TCP e Servizi remoti
  • Aggiornabile sul campo
  • Connettori terminali rimovibili per una facile installazione
  • Custodia robusta per montaggio su guida DIN/a parete
  • Garanzia di 5 anni


Esempi di utilizzo



Attivazione di un cancello motorizzato e controllo del sensore di apertura





Monitoraggio wireless di 4 sensori di temperatura e del sensore della porta del congelatore



Caratteristiche tecniche


Requisiti di alimentazione


  • Tensione: 9-28 VDC
  • Corrente massima: 188 mA


Caratteristiche Wireless

  • Standard di rete: IEEE 802.11 b/g/n
  • Banda di frequenza: 2,412 - 2,462 GHz
  • Standard di sicurezza Wi-Fi: aperto, WEP, WPA, WPA2
  • Impostazioni di rete: DHCP o Statico
  • Portata wireless: fino a 250 piedi (tipico per i dispositivi Wi-Fi) dipende dall'ambiente
  • Antenna (inclusa): Esterna, 2,4 GHz, 50 Ohm, omnidirezionale, 1/4 di lunghezza d'onda, guadagno: 2,1 dBi. Con connettore SMA reverse articolato.
  • Potenza di uscita RF (tip): 14dBM (802.11b/g), 12dBM (802.11n)

Operatività

  • Provisioning: tramite server web interno (non sono necessari cavi o utilità per PC)
  • Access Point: Sì, pulsante attivato (configurazione tramite pagina web)
  • WPS: Sì, pulsante attivato (Wi-Fi Protected Setup)
  • Connettività: Sempre connesso
  • Server remoto: X-600M™ di ControlByWeb o server basato su cloud
  • Polling: state.xml (il web-server è sempre attivo)

Contatti relè

  • Numero di relè: 1
  • Tensione massima: 277 V CA, 30 V CC
  • Corrente massima: 12A
  • Tipo di contatto: SPDT (modulo C)
  • Tipo di carico: uso generale
  • Resistenza di contatto: < 30 milliohm iniziali
  • Materiale del contatto: AgSnO2
  • Vita elettrica: 100K cicli (tipico)
  • Vita meccanica: 10 milioni di cicli (tipico)
  • Valutazione ambientale: Categoria di sovratensione II, grado di inquinamento 2
  • Modalità relè: ON/OFF o pulsato
  • Durata del timer a impulsi: da 0,1 a 86.400 secondi (1 giorno)

Ingressi digitali

  • Numero di ingressi: 1
  • Tipo: otticamente isolato
  • Gamma di tensione: 4-26 VDC
  • Corrente: 950uA @ 4V, 8.5mA @ 26V
  • Tempo di attesa minimo: 25 ms
  • Funzioni di ingresso: monitor, controllo relè locale, controllo relè remoto
  • Conteggio massimo: 24 bit
  • Frequenza di conteggio massima: 20 Hz max (a seconda della configurazione)
  • Edge Trigger: ascendente, discendente o entrambi

Sensori di temperatura

  • Numero massimo di sensori: 4
  • Tipo: Dallas Semiconductor DS18B20
  • Intervallo di temperatura: da -67 ° F a 257 ° F (da -55° C a + 125 ° C)
  • Precisione: ±0,5°C (da -10°C a +85°C)
  • Funzioni del sensore: monitoraggio della temperatura, avvisi e-mail, relè di controllo
  • Tipo di umidità: sensore Xytronix modello X-DTHS-P
  • Intervallo di umidità: 0-100% UR
  • Precisione: ±2%

Orologio in tempo reale

  • Configurazione manuale o NTP (Network Time Protocol)
  • Periodo di sincronizzazione NTP: una volta, ogni giorno, ogni settimana, all'accensione
  • Regolazione automatica dell'ora legale

Connettori

  • Relè: 3 posizioni rimovibile
  • Alimentazione/Ingresso/Temperatura: 8 posizioni, spaziatura terminali 3,81 mm, rimovibile. Per cavo 16-28 AWG.

Pulsanti

  • Pulsante 1: forza la modalità punto di accesso
  • Pulsante 2: attiva la modalità WPS

Indicatori LED

  • Numero di LED: 4
  • Accensione
  • Bobina relè eccitata
  • Input digitale
  • Collegato alla rete

Caratteristiche fisiche

  • Temperatura di esercizio: da -40 °F a 135 °F (da -40 °C a 57 °C)
  • Temperatura di stoccaggio: da -40 °F a 185 °F (da -40 °C a 85 °C)
  • Umidità: dal 5% al ​​95% senza condensa
  • Taglia:
  • 35,7 mm (1,41 pollici) di larghezza
  • 3,88 pollici (98,5 mm) di altezza
  • 3,1 pollici (78 mm) di profondità (escluso il connettore)
  • Peso: 5 once (142 grammi)
  • Materiale della custodia: plastica Lexan 940 policarbonato
  • Classificazione della fiamma dell'involucro: UL94 V0

Protocolli supportati

  • HTTP, XML, SSL, Modbus TCP/IP, SMTP, Servizi remoti

Registrazione

  • Dimensione del file di registro: 512K
  • Memoria: Flash non volatile
  • Architettura del buffer: buffer circolare
  • I dati del registro possono essere letti e archiviati periodicamente su un computer

Funzionalità avanzate

  • Interprete BASIC
  • Servizi remoti

Impostazioni password

  • Protezione con password nella pagina di configurazione: Sì
  • Protezione con password sulla pagina di controllo: opzionale
  • Codifica password: Base 64
  • Lunghezza password: 13 caratteri

Compatibilità elettromagnetica

  • ID FCC: 2AE4Z-XWD002
  • FCC 47CFR15 (Classe B)
  • IEC CISPR 22, CISPR 24
  • EN55024 Immunità ITE (2010)
  • EN55022 Emissioni (2010)
  • CI: 21441-XWD002
  • EMC95120-ETSI328 (Australia)
  • EMC95120-IEC62311 (Australia)

Conformità alla sicurezza del prodotto

  • UL 61010-1 (Apparecchiature elettriche per la misurazione, il controllo e l'uso in laboratorio)
