X-406™ | Web-Enabled 1-Wire Multi-Bus Module

Prodotti > Controlli remoti Ethernet > XYTRONIX
X-406™ | Web-Enabled 1-Wire Multi-Bus Module

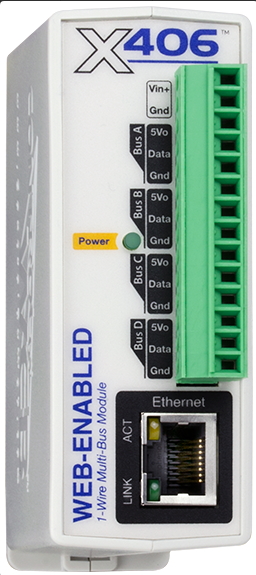

X-406 dispone di quattro bus 1-Wire per un massimo di 64 sensori e un server Web integrato. Una soluzione semplice per il monitoraggio di temperatura e umidità su larga scala L'X-406™ è un modulo di temperatura e umidità completo e abilitato per il web con quattro bus 1-Wire indipendenti.Ciascun Bus 1-Wire supporta fino a 16 sensori, per un totale massimo di 64 sensori.Nessun software richiesto, nessuna programmazione necessaria e nessun abbonamento da acquistare. L'X-406 ha un server web integrato in modo che possa essere configurato, controllato e monitorato utilizzando un browser web standard (o utilizzando la nostra app per smartphone CBW Mobile).


Caratteristiche principali

  • Quattro bus monofilari indipendenti
  • Collega fino a 16 sensori per bus 1-Wire per monitorare fino a 64 sensori (temperatura, umidità, ecc.)
  • Monitora, registra e controlla 32 moduli remoti o fino a 100 I/O
  • Permessi utente: amministratore, manager, utente
  • Compiti
    1. 50 programmati
    2. 50 Condizionali
    3. 20 programmi di sostituzione
  • Invia avvisi e-mail in base a condizioni definite dall'utente (supporta server di posta crittografati, come Gmail)
  • Orologio in tempo reale con sincronizzazione del server NTP
  • Ora legale automatica e regolazione dell'anno bisestile
  • Nessun software richiesto
  • Pagina di controllo basata sul web personalizzabile
  • Supporto per script BASIC per flessibilità avanzata
  • Registrazione configurabile
  • Grafici (dati registrati)
  • HTTPS/TLS crittografato
  • Configurazione dell'indirizzo IP statico o DHCP
  • Modbus, SNMP, servizio remoto, filtro IP
  • Aggiornabile sul campo
  • Connettore a 14 terminali rimovibile per una facile installazione
  • Custodia robusta per montaggio su guida DIN/a parete


Esempi di Applicazioni - Internet delle cose in campo industriale (IIoT)

L'X-406 è ideale per le applicazioni che richiedono molti sensori 1-Wire o l'isolamento tra i sensori. Per esempio:

Monitoraggio della sala server





L'X-406 è uno strumento molto utile per monitorare le temperature dei server. Collega fino a 64 sensori L'X-406 è dotato di quattro bus 1-Wire, che lo rendono ottimale per il monitoraggio della temperatura di più server. Ciascun Bus 1-Wire può supportare fino a 16 sensori per il monitoraggio di un totale fino a 64 diverse temperature del server. Comunicazione tra pari Collega l'X-406 ad altri prodotti ControlByWeb per ulteriore monitoraggio e controllo. Avvisi di registrazione/e-mail: Abilita la registrazione per tenere traccia in tempo reale delle temperature del server nel tempo. L'X-406 può essere configurato per inviare avvisi e-mail/testo personalizzati se il sensore esce dal raggio d'azione.

Caratteristiche tecniche

Requisiti di alimentazione

  • Tensione:
    1. X-406-I: 9-28 V CC
    2. X-406-E: POE e/o 9-28 VDC
  • Corrente massima: 134mA

Sensori di temperatura

  • Numero massimo di sensori: 64
  • Tipo: Digitale 1-Wire (Maxim Semiconductor DS18B20)
  • Intervallo di temperatura: da -67 ° F a 257 ° F (da -55° C a + 125 ° C)
  • Precisione: ±0,5°C (da -10°C a +85°C)
  • Funzioni del sensore: monitoraggio della temperatura, temperatura del registro, avvisi e-mail, trap SNMP
  • Tipo di umidità: sensore Xytronix modello X-DTHS-P
  • Intervallo di umidità: 0-100% UR
  • Precisione: ±2%
  • Lunghezza massima del cavo: 180 m di lunghezza massima del cavo combinata

Orologio in tempo reale

  • Configurazione manuale o NTP (Network Time Protocol)
  • Periodo di sincronizzazione NTP: una volta, ogni giorno, ogni settimana, all'accensione
  • Regolazione automatica dell'ora legale

Batteria (condensatore) Alimentazione di riserva

  • Condensatore di alimentazione di backup
  • Funzioni di backup: conserva l'orologio in tempo reale, 1 registro, 2 contatori, 4 stati relè
  • Durata del backup: minimo 2 settimane

Rete

  • Tipo: porta Ethernet 10/100 Base-T
  • Configurazione: configurazione dell'indirizzo IP statico o DHCP

Connettori

  • Bus di alimentazione e 1-Wire: 14 posizioni, spaziatura terminali 3,81 mm, rimovibile. Per cavo 16-28 AWG.
  • Rete: RJ-45 a 8 pin

Indicatori LED
  • Numero di LED: 3
  • Accensione
  • Collegato alla rete
  • Attività di rete

Caratteristiche Fisiche

  • Temperatura di esercizio: da -40 °F a 150 °F (da -40 °C a 65,5°C)
  • Dimensioni:
    1. 35,7 mm di larghezza
    2. 98,5 mm di altezza
    3. 78 mm di profondità (escluso il connettore)
  • Peso: 142 grammi
  • Materiale della custodia: plastica in policarbonato Lexan 940
  • Classificazione della fiamma dell'involucro: UL94 V0


Protocolli

  • HTTP, HTTPS, SSL, XML, Modbus TCP/IP, SNMP V1,2C,V3, SMTP

Registrazione

  • Dimensione file di registro: 3.072 Kbyte (fino a 50.688 registri)
  • Memoria: Flash non volatile
  • Architettura del buffer: buffer circolare
  • I dati di registro possono essere archiviati periodicamente su un computer tramite FTP o e-mail.

Funzionalità avanzate

  • Generatore di attività
  • Interprete BASIC (dimensioni del file di script fino a 4 Kbyte)
  • Servizi remoti

Impostazioni password

  • Lunghezza password: 6-18 caratteri

Compatibilità elettromagnetica

  • IEC CISPR 22, CISPR 24
  • UE EN55024, EN55022
  • X-406-I: FCC 47CFR15 (Classe B)
  • X-406-E: FCC 47CFR15 (Classe A)

Conformità alla sicurezza del prodotto

  • IEC 61010-1






X-406™ | Web-Enabled 1-Wire Multi-Bus Module
439.90 €
