X-410™ | Web-Enabled Programmable Controller
Possibilità illimitate per l'Internet of Things industriale
- L'X-410 ™ è un modulo di controllo I/O Ethernet completo con una soluzione innovativa per la creazione di logica avanzata (attività) senza la necessità di script.
- Controlla, monitora e registra fino a 100 ingressi e/o uscite da un massimo di 32 moduli I/O remoti utilizzando l'interfaccia web intuitiva dell'X-410.
- Nessun software richiesto, nessuna programmazione necessaria e nessun abbonamento da acquistare.
Server Web integrato
- L'X-410 ha un server web integrato in modo che possa essere configurato, controllato e monitorato utilizzando un browser web standard (o utilizzando la nostra app per smartphone CBW Mobile).
Caratteristiche principali
- 4 Relè 1A | 28VAC, 24VDC (luci a bassa tensione, motori, serrature, relè a stato solido,collegati a carichi più grandi, ecc.)
- 4 ingressi digitali optoaccoppiatore optoisolato | 4-26VDC Monitora lo stato on/off o configura come contatori digitali o misura di frequenza. Possono essere utilizzati per monitorare interruttori, sensori di allarme, sensori di livello, sensori di flusso e molto altro.
- Bus 1-Wire Fino a 16 sensori di temperatura/umidità Monitor per connettere fino a 16 sensori (es.Sensori di temperatura e umidità non inclusi).
- Controlla, monitora e registra 32 moduli remoti o fino a 100 I/O
- Permessi utente: amministratore, manager, utente
- Compiti
- 50 programmato
- 50 Condizionale
- 16 Riavvio automatico
- 20 programmi di sostituzione
- Invia avvisi e-mail in base a condizioni definite dall'utente (supporta server di posta crittografati, come Gmail)
- Orologio in tempo reale con sincronizzazione del server NTP
- Ora legale automatica e regolazione dell'anno bisestile
- Altamente configurabile: è possibile quasi qualsiasi combinazione di controllo ingresso/relè
- Nessun software richiesto
- Pagina di controllo basata sul web personalizzabile
- Supporto per script BASIC per flessibilità avanzata
- Registrazione configurabile
- Grafici (dati registrati)
- HTTPS/TLS crittografato
- Configurazione dell'indirizzo IP statico o DHCP
- Modbus, SNMP, servizio remoto, filtro IP
- Aggiornabile sul campo
- Connettore a 14 terminali rimovibile per una facile installazione
- Custodia robusta per montaggio su guida DIN/a parete
Esempi di Applicazioni:

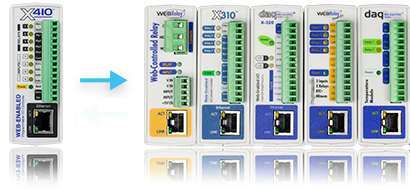

Comunicazione peer-to-peer (P2P)
Controllo e monitoraggio fino a 100 I/O
L'X-410 supporta la comunicazione peer-to-peer tra i moduli ControlByWeb. Supporta comunicazioni con un massimo di 32 moduli e consente di controllare e monitorare fino a 100 punti I/O. L'X-410 può comunicare con tutti i dispositivi ControlByWeb ma offre messaggistica istantanea tra i prodotti della serie X-400, ciò significa che l'X-410 può controllare e monitorare gli I/O su altri prodotti della serie X-400 come se fosse collegato direttamente al modulo.
Logica di Controllo automatico

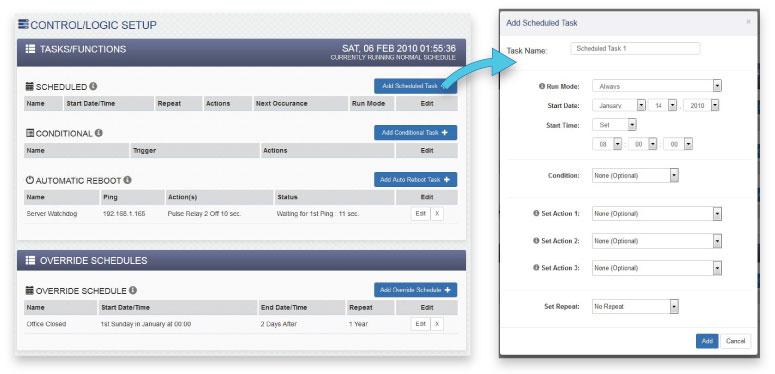

Generatore di attività
L'interfaccia integrata dell'X-410 consente di creare "Attività" personalizzate per una logica di controllo semplice e avanzata. Crea facilmente attività in base al tempo, allo stato di input o output o alla reattività del dispositivo. Crea fino a tre azioni per ogni attività fornendoti la soluzione definitiva di controllo e monitoraggio per la tua applicazione! Crea fino a 50 attività pianificate, 50 condizionali, 16 attività di riavvio automatico e 20 pianificazioni di sostituzione.
Processi condizionali
Le attività condizionali vengono attivate in base allo stato di un I/O. Le attività condizionali sono comunemente utilizzate per inviare avvisi di temperatura alta/bassa, controllare allarmi, ecc.
Attività pianificate
Le attività pianificate eseguono azioni a orari prestabiliti in giorni specifici. Puoi anche scegliere di sovrascrivere queste attività pianificate in determinati giorni (ad es. Festività). Le attività programmate sono comunemente utilizzate per controllare le campane del turno, le luci del parcheggio/stadio, le serrature magnetiche, i generatori, ecc.
Logica avanzata
Riavviare automaticamente i dispositivi (telecamere, router, server, ecc.) quando non rispondono. E' possibile anche scrivere script BASIC per una logica più avanzata.
Funzionalità avanzate
Registrazione
L'X-410 offre la possibilità di registrare una varietà di punti dati come I/O locali e remoti, registri, attività e tensione. Le voci del registro possono essere effettuate a intervalli prestabiliti, orari pianificati, attivati da modifiche I/O o eventi logici. E' possibile pianificare un file di registro giornaliero da inviare via e-mail o da caricare tramite server FTP.

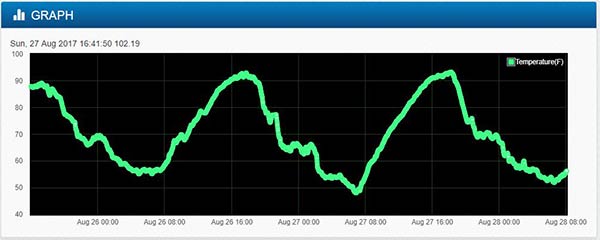

Grafica
E' possibile rappresentare graficamente il file di registro corrente e visualizzare lo stato dell'I/O nel tempo.
Altre funzionalità avanzate
L'X-410 ha funzionalità più avanzate come la possibilità di avviare una connessione a server remoti, programmazione BASIC, autorizzazioni di amministratore/gestore/utente, ecc.

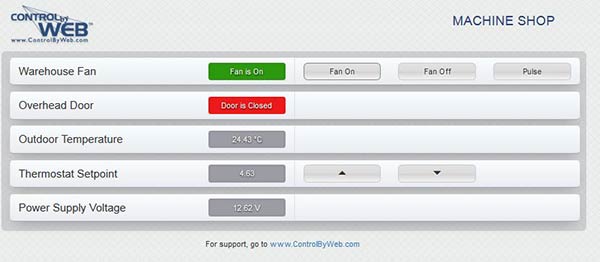

Pagina di monitoraggio e controllo
Gli utenti accedono all'X-410 tramite una pagina Web integrata, chiamata Pagina di controllo. La pagina di controllo può essere personalizzata dagli amministratori.
Si può utilizzare la pagina di controllo per:
- Relè di controllo - On, Off o Pulse
- Monitorare lo stato di ingressi digitali, ingressi analogici, sensori 1-Wire, timer, registri, ecc.
- Facoltativamente, la pagina di controllo può essere protetta da password per una maggiore sicurezza.
Permessi utente
L'X-410 supporta tre tipi di utenti che forniscono diversi livelli di accesso alle impostazioni del modulo e alle pagine di controllo. Ogni tipo di utente ha una password univoca ed è configurato dall'amministratore nelle pagine di configurazione.
- Amministratore: Accesso completo a tutte le impostazioni, attività e pagine di controllo.
- Gestore: Accesso alle attività pianificate e alla pagina di controllo.
- Utente: Accesso solo alla pagina di controllo.
Applicazioni - Internet delle cose nel settore industriale (IIoT)
L'X-410 è un modulo I/O Ethernet semplice ma potente per applicazioni IIoT grandi e piccole che richiedono una logica di controllo semplice o avanzata. Alcune delle numerose applicazioni IIoT dell'X-410 includono:
Riavvio automatico
Implementazione del riavvio automatico di un dispositivo, come una telecamera IP, un server, un computer, un router, ecc., inviando richieste di ping. Se un numero preimpostato di richieste di ping fallisce, l'X-410 tenterà di ripristinare il normale funzionamento del dispositivo riavviandolo.
Monitoraggio e registrazione della temperatura
Invia allarmi e-mail/testo definiti dall'utente in base alle temperature registrate dai sensori di temperatura collegati direttamente all'X-410 o su un altro prodotto ControlByWeb.
Controller campana
Imposta più programmazioni di suonerie per controllare fino a 100 suonerie localizzate e in remoto. Imposta i programmi delle vacanze e controlla automaticamente quale programma è attivo utilizzando un browser web.
Controllo e monitoraggio della sicurezza
Controlla e programma in remoto serrature magnetiche, luci, cancelli, ecc. Monitora i sensori delle porte, i rilevatori di movimento, ecc. Soluzione perfetta per i sistemi esistenti.
Caratteristiche tecniche
Requisiti di alimentazione
- Tensione:
- X-410-I: 9-28 V CC
- X-410-E: POE e/o 9-28VDC
- Corrente massima: 240 mA
- Numero di relè: 4
- Tensione massima: 28 V CA, 24 V CC
- Corrente massima: 1A
- Tipo di contatto: SPST (modulo A)
- Tutti i relè hanno un comune condiviso
- Tipo di carico: uso generale
- Resistenza di contatto: 1 milliohm max
- Materiale del contatto: AgNi
- Vita elettrica: 100K operazioni (Min)
- Vita meccanica: 5 milioni di cicli (min)
- Valutazione ambientale: Categoria di sovratensione II, grado di inquinamento 2
- Modalità relè: ON/OFF o pulsato
- Durata del timer a impulsi: da 0,1 a 86.400 secondi (1 giorno)
Ingressi digitali
- Numero di ingressi: 4
- Tipo: otticamente isolato
- Gamma di tensione: 4-26VDC
- Corrente: 950uA @ 4V, 8.5mA @ 26V
- Tempo di attesa minimo: 20 ms
- Funzioni di ingresso: monitor di stato, relè di controllo, relè di controllo remoto, contatore scalabile, timer di accensione, timer di accensione totale, frequenza
- Conteggio massimo: 24 bit
- Frequenza di conteggio massima: 200 Hz max (a seconda della configurazione)
- Edge Trigger: ascendente, discendente o entrambi
Sensori di temperatura
- Numero massimo di sensori: 16
- Tipo: Digitale 1-Wire (Maxim Semiconductor DS18B20)
- Intervallo di temperatura: da -55° C a + 125 ° C
- Precisione: ±0,5°C (da -10°C a +85°C)
- Funzioni del sensore: monitoraggio della temperatura, temperatura del registro, avvisi e-mail, trap SNMP
- Tipo di umidità: sensore Xytronix modello X-DTHS-P
- Intervallo di umidità: 0-100% UR
- Precisione: ±2%
- Lunghezza massima del cavo: 180 m di lunghezza massima del cavo combinata
Orologio in tempo reale
- Configurazione manuale o NTP (Network Time Protocol)
- Periodo di sincronizzazione NTP: una volta, ogni giorno, ogni settimana, all'accensione
- Regolazione automatica dell'ora legale
Batteria (condensatore) Alimentazione di riserva
- Condensatore di alimentazione di backup
- Funzioni di backup: conserva l'orologio in tempo reale, 1 registro, 2 contatori, 4 stati relè
- Durata del backup: minimo 2 settimane
Rete
- Tipo: porta Ethernet 10/100 Base-T
- Configurazione: configurazione dell'indirizzo IP statico o DHCP
Connettori
- Alimentazione, uscite e ingressi: 14 posizioni, 3,81 mm, rimovibile
- Rete: RJ-45 a 8 pin
Indicatori LED
- Numero di LED: 11
- Accensione
- Bobina relè eccitata 1-4
- Ingressi digitali 1-4
- Collegato alla rete
- Attività di rete
Caratteristiche Fisiche
- Temperatura di esercizio: da -40 °F a 150 °F (da -40 °C a 65,5°C)
- Dimensioni
- 35,7 mm di larghezza
- 98,5 mm di altezza
- 78 mm di profondità (escluso il connettore)
- Peso: 142 grammi
- Materiale della custodia: plastica in policarbonato Lexan 940
- Classificazione della fiamma dell'involucro: UL94 V0
Protocolli
- HTTP, HTTPS, SSL, XML, Modbus TCP/IP, SNMP, SMTP, Servizi remoti
Registrazione
- Dimensione file di registro: 512K (fino a 8.448 registri)
- Memoria: Flash non volatile
- Architettura del buffer: buffer circolare
- I dati di registro possono essere archiviati periodicamente su un computer tramite FTP o e-mail.
Funzionalità avanzate
- Generatore di attività
- Interprete BASIC
- Servizi remoti
Impostazioni password
- Lunghezza password: 6-18 caratteri
Compatibilità elettromagnetica
- IEC CISPR 22, CISPR 24
- UE EN55024, EN55022
- X-410-I: FCC 47CFR15 (Classe B)
- X-410-E: FCC 47CFR15 (Classe A)
Conformità alla sicurezza del prodotto
- IEC 61010-1
