WebRelay Wireless™ 1 Relay, 1 Input, fino a 4 sensori di temperatura
WebRelay Wireless™ è modulo di grado industriale con un relè abilitato Wi-Fi, un monitor di temperatura/umidità e un dispositivo di avviso di stato di facile utilizzo. Il WebRelay Wireless dispone di un relè integrato per il controllo di luci, motori e altri carichi di corrente relativamente elevata, un ingresso digitale che può essere utilizzato per monitorare e segnalare lo stato dei sensori di chiusura dell'interruttore e una porta "1-Wire" per il collegamento a quattro sensori digitali 1-Wire di temperatura/umidità.
- Server Web integrato: Il WebRelay Wireless funziona bene come dispositivo autonomo che può essere controllato e monitorato utilizzando un browser web standard. Può essere impostato e configurato utilizzando semplici menu ed elenchi a discesa.
- Punto di accesso wireless: WebRelay Wireless può essere un punto di accesso wireless autonomo che non richiede server aggiuntivi o dispositivi ControlByWeb. In questa modalità, WebRelay Wireless fornisce temperature in tempo reale in tempo reale o stato di input direttamente a un utente tramite browser Web o l'app CBW Mobile (opzionale).
- L'installazione è semplice: Non c'è nessuna app da scaricare, nessun abbonamento da acquistare, nessun software richiesto e nessuna programmazione necessaria per l'installazione o l'uso.
- Registrazione: Registra dati come i dati del sensore e le modifiche allo stato I/O. Sono supportate sia la registrazione periodica che quella basata sugli eventi.
- Notifiche e-mail/testo: Registra dati come i dati del sensore e le modifiche allo stato I/O. Sono supportate sia la registrazione periodica che quella basata sugli eventi.
- Comunicazione peer-to-peer (P2P): Il WebRelay Wireless ha la capacità di controllare in remoto i relè situati su altri dispositivi ControlByWeb.
Caratteristiche principali
- Relè ad alta corrente integrato
- Ingresso digitale optoisolato
- Fino a 4 sensori di temperatura
- Wi-Fi wireless 802.11 b/g/n
- Antenna inclusa
- Gamma di trasmissione fino a 100 m
- Registrazione dell'ingresso, contatore, temperatura, umidità, stato del relè e Vin
- Supporto per script BASIC per flessibilità avanzata
- Pagina di controllo basata sul web personalizzabile
- Invia avvisi e-mail (fino a 8 indirizzi e-mail) in base alle condizioni definite dall'utente
- Supporta server di posta crittografati, come Gmail
- Configurazione dell'indirizzo IP statico o DHCP
- Orologio in tempo reale con sincronizzazione del server NTP
- Ora legale automatica e regolazione dell'anno bisestile
- Nessun software richiesto
- XML, Modbus/TCP e Servizi remoti
- Aggiornabile sul campo
- Connettori terminali rimovibili per una facile installazione
- Custodia robusta per montaggio su guida DIN/a parete
- Garanzia di 5 anni
Esempi di utilizzo

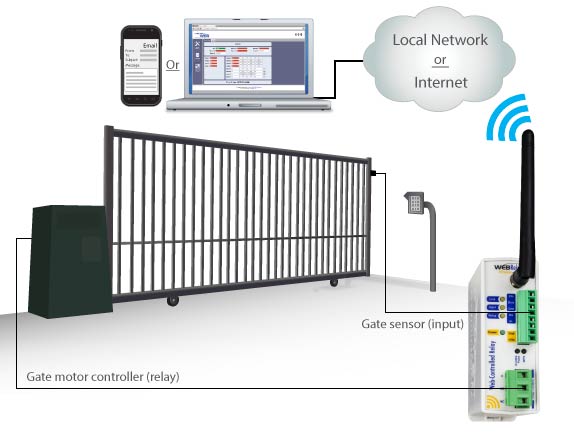

Attivazione di un cancello motorizzato e controllo del sensore di apertura

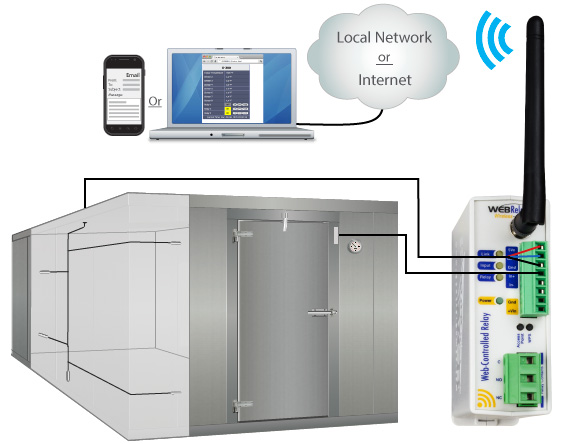

Monitoraggio wireless di 4 sensori di temperatura e del sensore della porta del congelatore
Caratteristiche tecniche
Requisiti di alimentazione
- Tensione: 9-28 VDC
- Corrente massima: 188 mA
Caratteristiche Wireless
- Standard di rete: IEEE 802.11 b/g/n
- Banda di frequenza: 2,412 - 2,462 GHz
- Standard di sicurezza Wi-Fi: aperto, WEP, WPA, WPA2
- Impostazioni di rete: DHCP o Statico
- Portata wireless: fino a 250 piedi (tipico per i dispositivi Wi-Fi) dipende dall'ambiente
- Antenna (inclusa): Esterna, 2,4 GHz, 50 Ohm, omnidirezionale, 1/4 di lunghezza d'onda, guadagno: 2,1 dBi. Con connettore SMA reverse articolato.
- Potenza di uscita RF (tip): 14dBM (802.11b/g), 12dBM (802.11n)
Operatività
- Provisioning: tramite server web interno (non sono necessari cavi o utilità per PC)
- Access Point: Sì, pulsante attivato (configurazione tramite pagina web)
- WPS: Sì, pulsante attivato (Wi-Fi Protected Setup)
- Connettività: Sempre connesso
- Server remoto: X-600M™ di ControlByWeb o server basato su cloud
- Polling: state.xml (il web-server è sempre attivo)
Contatti relè
- Numero di relè: 1
- Tensione massima: 277 V CA, 30 V CC
- Corrente massima: 12A
- Tipo di contatto: SPDT (modulo C)
- Tipo di carico: uso generale
- Resistenza di contatto: < 30 milliohm iniziali
- Materiale del contatto: AgSnO2
- Vita elettrica: 100K cicli (tipico)
- Vita meccanica: 10 milioni di cicli (tipico)
- Valutazione ambientale: Categoria di sovratensione II, grado di inquinamento 2
- Modalità relè: ON/OFF o pulsato
- Durata del timer a impulsi: da 0,1 a 86.400 secondi (1 giorno)
Ingressi digitali
- Numero di ingressi: 1
- Tipo: otticamente isolato
- Gamma di tensione: 4-26 VDC
- Corrente: 950uA @ 4V, 8.5mA @ 26V
- Tempo di attesa minimo: 25 ms
- Funzioni di ingresso: monitor, controllo relè locale, controllo relè remoto
- Conteggio massimo: 24 bit
- Frequenza di conteggio massima: 20 Hz max (a seconda della configurazione)
- Edge Trigger: ascendente, discendente o entrambi
Sensori di temperatura
- Numero massimo di sensori: 4
- Tipo: Dallas Semiconductor DS18B20
- Intervallo di temperatura: da -67 ° F a 257 ° F (da -55° C a + 125 ° C)
- Precisione: ±0,5°C (da -10°C a +85°C)
- Funzioni del sensore: monitoraggio della temperatura, avvisi e-mail, relè di controllo
- Tipo di umidità: sensore Xytronix modello X-DTHS-P
- Intervallo di umidità: 0-100% UR
- Precisione: ±2%
Orologio in tempo reale
- Configurazione manuale o NTP (Network Time Protocol)
- Periodo di sincronizzazione NTP: una volta, ogni giorno, ogni settimana, all'accensione
- Regolazione automatica dell'ora legale
Connettori
- Relè: 3 posizioni rimovibile
- Alimentazione/Ingresso/Temperatura: 8 posizioni, spaziatura terminali 3,81 mm, rimovibile. Per cavo 16-28 AWG.
Pulsanti
- Pulsante 1: forza la modalità punto di accesso
- Pulsante 2: attiva la modalità WPS
Indicatori LED
- Numero di LED: 4
- Accensione
- Bobina relè eccitata
- Input digitale
- Collegato alla rete
Caratteristiche fisiche
- Temperatura di esercizio: da -40 °F a 135 °F (da -40 °C a 57 °C)
- Temperatura di stoccaggio: da -40 °F a 185 °F (da -40 °C a 85 °C)
- Umidità: dal 5% al 95% senza condensa
- Taglia:
- 35,7 mm (1,41 pollici) di larghezza
- 3,88 pollici (98,5 mm) di altezza
- 3,1 pollici (78 mm) di profondità (escluso il connettore)
- Peso: 5 once (142 grammi)
- Materiale della custodia: plastica Lexan 940 policarbonato
- Classificazione della fiamma dell'involucro: UL94 V0
Protocolli supportati
- HTTP, XML, SSL, Modbus TCP/IP, SMTP, Servizi remoti
Registrazione
- Dimensione del file di registro: 512K
- Memoria: Flash non volatile
- Architettura del buffer: buffer circolare
- I dati del registro possono essere letti e archiviati periodicamente su un computer
Funzionalità avanzate
- Interprete BASIC
- Servizi remoti
Impostazioni password
- Protezione con password nella pagina di configurazione: Sì
- Protezione con password sulla pagina di controllo: opzionale
- Codifica password: Base 64
- Lunghezza password: 13 caratteri
Compatibilità elettromagnetica
- ID FCC: 2AE4Z-XWD002
- FCC 47CFR15 (Classe B)
- IEC CISPR 22, CISPR 24
- EN55024 Immunità ITE (2010)
- EN55022 Emissioni (2010)
- CI: 21441-XWD002
- EMC95120-ETSI328 (Australia)
- EMC95120-IEC62311 (Australia)
Conformità alla sicurezza del prodotto
- UL 61010-1 (Apparecchiature elettriche per la misurazione, il controllo e l'uso in laboratorio)
