Kit Fotovoltaico 20W

Prodotti > Pannelli Solari
Kit Fotovoltaico 20W

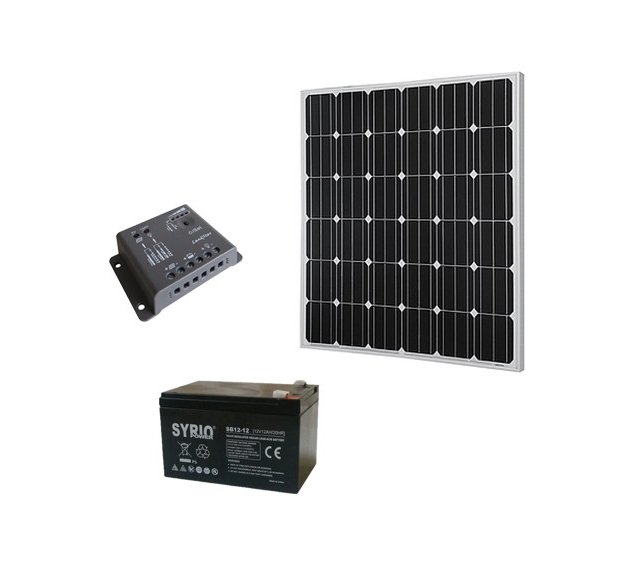

Questo kit contiene:

  • 1 x Pannello Solare Fotovoltaico 20W 12V monocristallino
  • 1 x Regolatore di Carica PWM 5A 12V
  • 1 x Batteria 12Ah 12V ermetica ricaricabile


Caratteristiche tecniche

Pannello Fotovoltaico

  • Potenza Nominale (+/- 3%): 20W
  • Tensione Nominale: 12V
  • Tensione a circuito aperto (Voc): 22.6V
  • Corrente di Corto Circuito (Isc): 1.19A
  • Tensione Nominale a Pmax (Vmp): 18.5V
  • Corrente Nominale a Pmax (Imp): 1.09A
  • Tensione massima di sistema: IEC: 1000 / UL: 600
  • Scatola di giunzione: IP65 rated
  • Tipo Pannello: Incorniciato
  • Tipo di cella: Monocristallina
  • Numero di celle: 36
  • Coefficiente di temperatura di MPP: -0.45/°C
  • Coefficiente di temperatura di VOC: -0.35/°C
  • Coefficiente di temperatura di ISC: +0.04/°C
  • Intervallo di temperatura: da -40°C a +85°C
  • Carico massimo superficie: 200 kg/mq
  • Carico da grandine consentito: 23 m/s, 7,53 g
  • Rating massimo di fusione: 15A
  • Tipo di scatola di giunzione: PV-LH0805
  • Telaio: alluminio
  • Garanzia prodotto: 5 anni
  • Garanzia sul rendimento elettrico: 10 anni al 90% / 25 anni all'80% dell'erogazione di potenza
  • Efficienza cella: 13.70%
  • Efficienza modulo: 12.98%
  • Dimensioni: 440 x 350 x 25 mm
  • Peso: 1.9 kg


Regolatore di carica

  • Tecnologia Regolatore (MPPT - PWM): PWM
  • Tensione nominale del sistema (VDC): 12VDC
  • Massima tensione della batteria: 16V
  • Corrente nominale della batteria: 5A
  • Caduta di tensione del circuito di carica: ≤0.26V
  • Caduta di tensione del circuito di scarica: ≤0.15V
  • Autoconsumo: ≤6 mA
  • Morsetto: 2.5 mm2
  • Temperatura di lavoro: -35℃ to +55℃
  • Umidità: 10%-90% NC
  • Tensione di carica di equalizzazione: 14.6V
  • Tensione  di carica ad alta corrente: 14.4V
  • Tensione di carica di mantenimento: 13.8V
  • Tensione di riconnessione carico: 12.6V
  • Tensione di disconnessione carico: 11.1V
  • Durata carica di equalizzazione: 2 ore
  • Durata carica ad alta corrente: 2 ore
  • Dimensioni: 97x66x25 mm
  • Peso netto: 0.05 kg
  • Grado di protezione: IP30

Batteria

  • Capacità (Ah): 12Ah
  • Tensione (V): 12V
  • Peso: 3.6 kg
  • Numero di celle: 6
  • Max. corrente di scarica: 120A
  • Resistenza interna: 16.5 mΩ
  • Intervallo operativo di temperatura
  • Scaricamento: -20°C - 60°C
  • Caricamento: 0°C - 50°C
  • Immagazzinaggio: -20°C - 60°C
  • Terminale: F1/F2
