Dipolo verticale FM 150 W

Prodotti > Antenne

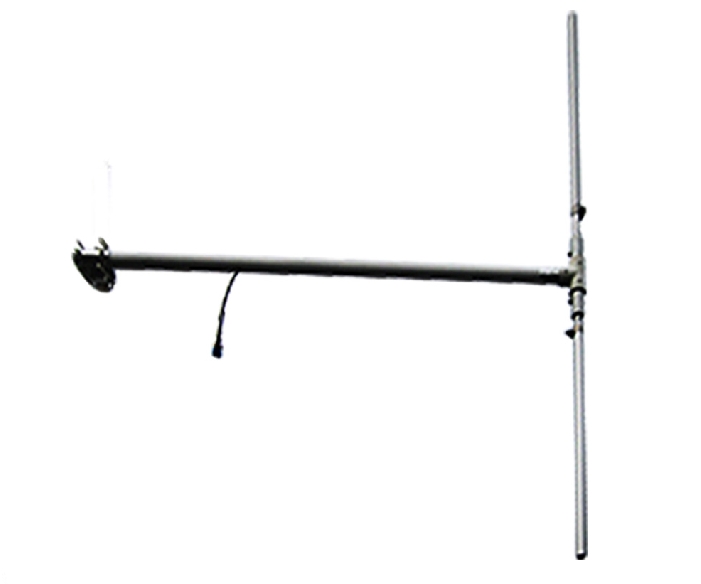

La antenna dipolo a mezz'onda è il sistema radiante più importante e diffuso nelle telecomunicazioni, sia in trasmissione che in ricezione. Questo dipolo, capace di irradiare potenze RF fino a 150 W è molto semplice da installare e da tarare: basta regolare la lunghezza degli elementi in funzione della frequenza utilizzata, facendo riferimento alla scala graduata incisa sui tubi di alluminio.


Specifiche Tecniche


  • Gamma di frequenza: 88...108 MHz

  • Impedenza: 50 Ohm

  • Guadagno: 3.5 dBi (riferito al radiatore isotropico)

  • Potenza massima RF: 150 W

  • Polarizzazione: verticale

  • Connettore: BNC

  • Lunghezza cavo coassiale in dotazione: 8 m

  • VSWR: < 1.5

  • Peso: 2 Kg

  • Diametro tubo di supporto: 30...40 mm

  • Materiali costruttivi: lega di alluminio

  • Connettore: F (sostituibile con PL259, BNC o N)
